FinFET 기술 시장 개요 및 전망 (2025-2030)
1. 시장 규모 및 성장 전망

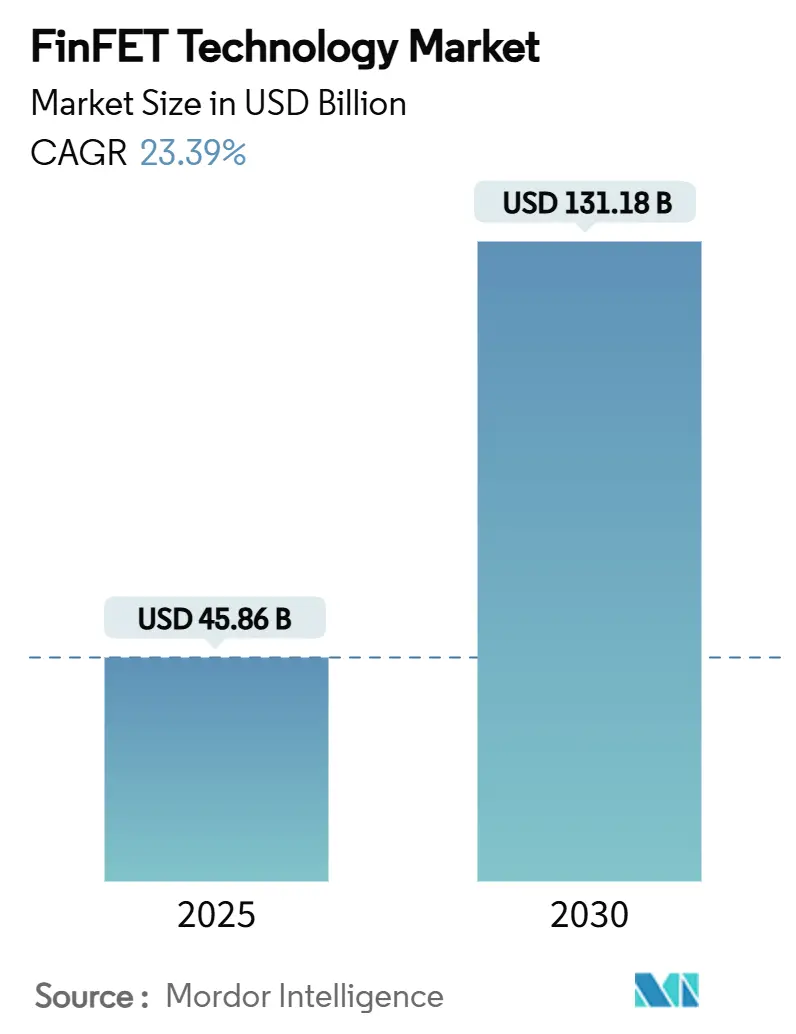

FinFET 기술 시장은 2025년 458.6억 달러 규모에서 2030년에는 1,311.8억 달러에 이를 것으로 전망되며, 예측 기간(2025-2030년) 동안 연평균 성장률(CAGR) 23.39%의 높은 성장을 기록할 것으로 예상됩니다. 이러한 급격한 성장은 반도체 산업이 20nm 이하의 평면 CMOS 기술의 한계를 극복하기 위해 첨단 노드로 전환하고 있기 때문입니다. 인공지능(AI), 5G 인프라, 전기차(EV) 등에서 컴퓨팅 수요가 폭발적으로 증가함에 따라, FinFET 디바이스가 요구하는 전력-성능 균형을 제공하는 5nm 이하 공정에 대한 투자가 집중되고 있습니다. 특히 아시아 태평양 지역은 가장 큰 시장이자 가장 빠르게 성장하는 시장으로, 높은 시장 집중도를 보이고 있습니다.
2. 시장 동인 및 제약 요인 분석
2.1. 주요 시장 동인
* 폭발적인 5G/AI 칩 수요: 5G 통신망 및 클라우드 AI 추론 엔진의 전 세계적인 확산은 와트당 처리량을 극대화하는 로직 디바이스를 요구합니다. 첨단 노드 FinFET 프로세서는 고성능 그래픽 처리 장치(GPU), 전용 AI 가속기, 맞춤형 클라우드 ASIC 시장을 지배하고 있으며, 하이퍼스케일 운영자들은 생산 능력 확보를 위해 다년 웨이퍼 계약을 체결하고 있습니다. 대규모 언어 모델(LLM) 워크로드의 빠른 채택은 더 큰 다이 크기와 증가된 트랜지스터 수를 요구하며, 이는 2027년까지 FinFET 웨이퍼 수요를 가속화할 것으로 예상됩니다.
* 20nm 이하 평면 CMOS에서 FinFET으로의 전환: 20nm 노드 이하에서는 단채널 효과, 오프-상태 누설, 가변성 등의 문제로 인해 2차원 트랜지스터가 비실용적이 되었습니다. FinFET의 트라이-게이트(tri-gate) 토폴로지는 정전기 제어를 복원하여 게이트 길이 축소와 함께 문턱 전압 스케일링을 가능하게 합니다. 2016년 이후 거의 모든 첨단 로직 로드맵이 FinFET으로 전환되었으며, 2nm 세대에서는 게이트-올-어라운드(GAA) 나노시트가 도입될 예정이지만, FinFET은 2026년까지 주류 기술로 유지될 것입니다.
* 자동차 ADAS 및 EV 컴퓨팅 급증: 소프트웨어 정의 차량의 등장으로 차량 내 전자기기는 분산형 마이크로컨트롤러에서 데이터센터 서버에 필적하는 중앙 집중식 도메인 컴퓨터로 변화하고 있습니다. 레벨 3 이상의 자율주행 스택은 1,000 TOPS(초당 테라 연산) 이상의 성능을 요구하며, 이는 첨단 FinFET SoC 및 전용 신경망 가속기를 필수적으로 만듭니다. AEC-Q100 및 ASIL-D와 같은 자동차 인증 표준은 검증된 FinFET 플랫폼의 신뢰성을 선호합니다.
* EU/US CHIPS Act 생산 능력 보조금: 공급망 집중도에 대한 주권적 우려로 인해 각국 정부는 직접 보조금, 세금 공제, 대출 보증 등의 산업 정책을 추진하고 있습니다. 미국은 제조 보조금으로 390억 달러, 대출 권한으로 750억 달러를 배정하여 주요 파운드리들이 애리조나, 오하이오, 뉴욕에 다중 팹 단지를 건설하도록 유도했습니다. 유럽연합의 430억 유로 이니셔티브는 2030년까지 글로벌 반도체 제조 점유율 20%를 목표로 하며, 자동차 및 산업용 FinFET 노드에 중점을 둔 합작 투자를 촉진하고 있습니다. 이러한 인센티브는 초기 자본 지출을 줄이고, 투자 회수 기간을 단축하며, 고객 기반을 다각화하여 FinFET 기술 시장을 지속적으로 성장시킵니다.
* 3D-IC 및 첨단 패키징 수요 증가: 3D-IC 및 칩렛 아키텍처와 같은 이종 통합 트렌드는 고성능 FinFET 웨이퍼에 대한 다이 레벨 수요를 증가시키고 있습니다.
2.2. 주요 시장 제약 요인
* 10nm 이하 설비 투자 비용 증가: 5nm 이하의 신규 팹 건설 비용은 EUV 스캐너, 고전류 이온 주입기, 첨단 리소그래피 트랙 클러스터 등을 포함하여 250억 달러를 초과합니다. 감가상각비만으로도 완성된 웨이퍼 원가의 55% 이상을 차지할 수 있어 신규 진입 기업의 마진을 압박하고 최소 효율 규모를 높입니다. 정부 보조금이 일부 부담을 상쇄하지만, 재무 위험은 여전히 높아 경쟁 다양성을 소수의 메가 파운드리로 제한합니다.
* EUV 장비 공급 병목 현상: 극자외선(EUV) 스캐너는 150톤이 넘고 10만 개 이상의 부품을 통합하며, 개당 약 3억 5천만 달러에 달합니다. 유일한 공급업체의 연간 생산량은 광학 연마, 진공 챔버 가공, 펠리클 가용성 등으로 제한됩니다. 대기 시간이 18개월 이상으로 길어져 FinFET 및 향후 나노시트 노드의 생산 능력 확장을 제약합니다. 지정학적 수출 제한이나 부품 부족과 같은 모든 차질은 첨단 로직 공급망에 즉각적인 영향을 미칩니다.
* 설계 규칙 및 EDA 복잡성 증가: 첨단 노드로 갈수록 설계 규칙이 복잡해지고 전자 설계 자동화(EDA) 툴의 복잡성도 증가하여 개발 비용과 시간을 늘립니다.
* 다중 파운드리 흐름에서의 수율 가변성: 여러 파운드리를 사용하는 경우 공정 간의 미묘한 차이로 인해 수율 가변성이 발생할 수 있으며, 이는 생산 효율성에 영향을 미칩니다.
3. 세그먼트별 분석
3.1. 기술 노드별
2024년 FinFET 기술 시장에서는 7nm 노드가 38.2%의 점유율로 선두를 차지했습니다. 이는 성숙도와 성능의 균형 덕분이며, 플래그십 핸드셋, AI 가속기, 자동차 도메인 컨트롤러의 강력한 테이프아웃 파이프라인이 팹 가동률을 높이고 있습니다. 한편, 5nm 이하 노드(5nm 및 1세대 3nm FinFET 공정 포함)는 2030년까지 24.2%의 CAGR로 가장 높은 성장 궤도를 기록할 것으로 예상됩니다. 이는 클라우드 제공업체와 자동차 제조업체가 저전력 워크로드로 전환함에 따라 가속화될 것입니다. 16/14nm 노드는 비용에 민감한 부문에서 여전히 중요한 기여를 하고 있으며, 22nm는 주로 레거시 애플리케이션에 사용됩니다. 향후 2nm 노드에서는 나노시트 트랜지스터가 주류 생산을 대체할 것이지만, FinFET은 파생 성능 최적화 버전으로 공존할 것입니다.
3.2. 파운드리 비즈니스 모델별
순수 파운드리(Pure-Play Foundry)는 2024년 매출의 48.6%를 차지하며 시장을 선도했습니다. 이들의 규모의 이점, 고객 중립성, R&D 집중은 첨단 테이프아웃을 위한 첫 번째 선택이 되게 합니다. 그러나 종합 반도체 기업(IDM) 부문은 2030년까지 25.4%의 CAGR로 가장 빠르게 성장할 것으로 예상됩니다. 이는 수직적 설계-제조 제어와 정부 자금 지원으로 우선시되는 국내 공급망을 활용하기 때문입니다. 특히 미국에서는 주요 IDM들이 리본-FET 및 후면 전력 토폴로지를 중심으로 로드맵을 재편하고 있으며, 동시에 외부 고객에게 파운드리 라인을 개방하고 있습니다.
3.3. 제품 유형별
시스템 온 칩(SoC) 및 애플리케이션 프로세서는 2024년 매출의 46.4%를 차지하며 스마트폰 및 가전제품 시장을 반영합니다. 그러나 맞춤형 ASIC/가속기는 25.6%의 CAGR로 가장 빠르게 성장하는 부문으로, 하이퍼스케일 운영자, 자동차 제조업체, 산업 OEM들이 도메인별 실리콘으로 워크로드를 재설계함에 따라 성장하고 있습니다. GPU 코어는 AI 훈련 수요 덕분에 견고한 시장을 유지하고 있지만, 범용 CPU 소켓은 ARM 기반 아키텍처 및 전문 추론 칩으로 대체될 가능성이 있습니다.
3.4. 애플리케이션별
스마트폰 및 태블릿은 2024년 출하량의 54.2%를 차지하며, 배터리 수명 향상을 위한 모바일 SoC의 FinFET 의존성을 보여줍니다. 고성능 컴퓨팅(HPC) 및 데이터센터 가속기는 2030년까지 24.3%의 CAGR로 가장 빠르게 성장하는 최종 시장으로, AI 추론 및 훈련 클러스터의 확산에 힘입고 있습니다. 자동차 전자제품 사용량도 급증하고 있으며, 인포테인먼트 및 ADAS 기능을 ISO 26262 안전 수준을 충족하는 5nm 또는 7nm FinFET 프로세서로 통합하는 중앙 집중식 컴퓨팅 스택이 핵심입니다.
4. 지역별 분석
아시아 태평양 지역은 2024년 FinFET 기술 시장의 61.3%를 차지하며 지배적인 위치를 유지했습니다. 이는 대만의 광범위한 파운드리 네트워크, 한국의 로직-메모리 역량, 중국의 지속적인 국내 확장에 힘입은 것입니다. 이 지역은 2030년까지 23.8%의 CAGR을 기록하며 가장 빠른 성장을 유지할 것으로 예상됩니다.
북미는 CHIPS Act 인센티브에 힘입어 애리조나, 오하이오, 뉴욕에 신규 팹이 건설되면서 가장 빠르게 성장하는 선진 시장이 될 것입니다. 이 지역의 시장 점유율은 2024년 약 10%에서 2030년대 초까지 14%로 상승할 것으로 예상됩니다.
유럽은 430억 유로의 자금 지원을 통해 자동차 및 산업용 FinFET 노드에 중점을 둔 합작 투자를 유치하며 전략적 자율성을 추구하고 있습니다. 인재 부족 및 분산된 허가 절차와 같은 구조적 장애물이 EU의 20% 생산 점유율 목표를 저해할 수 있지만, 지역별 최종 시장은 FinFET 생산 능력에 대한 안정적인 수요를 보장합니다.
5. 경쟁 환경
FinFET 기술 시장은 매우 집중되어 있습니다. 가장 큰 순수 파운드리가 첨단 로직 웨이퍼 매출의 거의 2/3를 차지하며, 2위 공급업체는 10% 미만, 3위는 여전히 수율을 높이는 중입니다. 신규 팹당 200억 달러를 초과하는 설비 투자 비용은 후발 주자의 진입을 효과적으로 막아 과점적 구조를 강화합니다. 주요 경쟁업체들은 공정-설계 공동 최적화, 맞춤형 트랜지스터 라이브러리, 고대역폭 메모리와 로직을 통합하는 첨단 패키징 로드맵을 통해 차별화를 꾀하고 있습니다.
최근 공정 이정표로는 3nm FinFET 양산에서 한 자릿수 결함 밀도 달성, 2nm 나노시트 위험 생산에서 70% 이상의 수율 목표 달성 등이 있습니다. 시장 리더는 2세대 GAA 플랫폼에 후면 전력 공급 및 나노-플렉스 채널 폭 변조를 공개했으며, 경쟁사는 High-NA 리소그래피 조기 채택을 강조하고 있습니다. 파운드리와 IP 벤더 간의 전략적 파트너십(예: Arm CPU 코어 공동 개발 또는 EDA 툴 인증)은 고객 생태계를 더욱 고착화합니다. 정부 인센티브 또한 경쟁 구도에 영향을 미 미치며, 미국 보조금은 국내 장비 현지화 및 보안 공급망을 강조하여 국방 조달과 연계된 IDM에 혜택을 주고, 유럽 자금은 자동차 신뢰성 향상을 우선시하여 지역 공급업체가 안전 필수 하위 부문을 점유하도록 합니다. 아시아 태평양 지역은 세금 공제 및 인프라 공동 투자를 통해 운영 비용을 낮게 유지하여, 다른 지역의 리쇼어링 추세에도 불구하고 FinFET 기술 시장에서 가장 큰 점유율을 유지하고 있습니다.
6. 주요 시장 참여 기업
* TSMC Limited
* Samsung Electronics Co., Ltd.
* Intel Corporation
* GlobalFoundries Inc.
* Semiconductor Manufacturing International Corporation (SMIC)
7. 최근 산업 동향
* 2025년 7월: TSMC는 2nm 메모리 칩 생산에서 90%의 수율을 달성하여 나노시트 대량 생산의 길을 열었습니다.
* 2025년 7월: ASML은 첫 High-NA EUV EXE:5200 스캐너를 인텔에 출하하여 2027년 출시를 목표로 하는 14Å 노드 개발을 시작했습니다.
* 2025년 4월: TSMC는 2세대 나노시트 및 NanoFlex Pro 채널을 특징으로 하는 A14(1.4nm급) 플랫폼을 공개하며 2028년 양산을 목표로 하고 있습니다.
* 2025년 4월: Synopsys와 Intel Foundry는 18A 및 18A-P 공정에 대한 전체 흐름 EDA 지원을 출시하여 고객이 리본-FET 및 후면 전력 노드로 전환하는 과정을 간소화했습니다.
이 보고서는 FinFET 기술 시장에 대한 포괄적인 분석을 제공합니다. 연구 가정, 시장 정의, 범위, 방법론 및 핵심 요약을 포함하며, 시장 환경, 규모 및 성장 예측, 경쟁 구도, 시장 기회 및 미래 전망을 상세히 다룹니다.
1. 시장 환경 및 주요 동인
FinFET 기술 시장은 5G 및 AI 칩 수요 폭증, 20nm 이하 평면 CMOS에서 FinFET으로의 전환, 자동차 ADAS 및 EV 컴퓨팅 수요 급증, EU/미국 CHIPS Act에 따른 생산 능력 보조금, 3D-IC 및 첨단 패키징 기술 발전, 그리고 5nm 이하 공정 리더십을 위한 파운드리 경쟁에 힘입어 빠르게 성장하고 있습니다. 특히 AI 워크로드와 5G 기기 확산, 차량 전동화는 우수한 전력 효율과 속도를 제공하는 5nm 이하 FinFET 노드 채택을 가속화하는 핵심 동인입니다.
2. 시장 제약 요인
성장을 저해하는 요인으로는 10nm 이하 공정의 막대한 자본 지출(팹당 200억 달러 이상), 설계 규칙 및 전자 설계 자동화(EDA)의 복잡성 증가, 극자외선(EUV) 노광 장비 공급 병목 현상, 그리고 다중 파운드리 흐름에서의 수율 가변성 등이 있습니다.
3. 시장 규모 및 성장 예측
FinFET 기술 시장은 2030년까지 1,311억 8천만 달러 규모에 도달하며, 2025년 대비 약 3배 성장할 것으로 예측됩니다. 이는 2030년까지 연평균 성장률(CAGR) 23.39%에 해당합니다. 기술 노드별로는 현재 7nm 노드가 가장 큰 매출 비중을 차지하지만, AI 및 고성능 컴퓨팅(HPC) 수요 가속화로 인해 5nm 이하 노드가 연평균 24.2%로 가장 빠르게 성장할 것으로 전망됩니다. 보고서는 기술 노드(22nm, 16/14nm, 10nm, 7nm, 5nm 이하), 파운드리 비즈니스 모델(순수 파운드리, IDM, 팹 라이트), 제품 유형(CPU/MPU, GPU, SoC 등), 애플리케이션(스마트폰, HPC, 자동차 전장 등), 그리고 북미, 남미, 유럽, 아시아 태평양, 중동 및 아프리카 등 광범위한 지역별 시장 분석을 제공합니다.
4. 경쟁 환경 및 주요 기업
경쟁 환경 분석에서는 시장 집중도, 전략적 움직임, 시장 점유율이 다루어집니다. 대만에 본사를 둔 한 순수 파운드리(TSMC)가 첨단 로직 매출의 약 3분의 2를 차지하며 시장을 지배하고 있으며, 삼성전자와 Intel이 그 뒤를 이어 공격적인 생산 능력 확대를 추진하고 있습니다. 주요 기업 프로필에는 TSMC, 삼성전자, Intel, GlobalFoundries, SMIC, UMC 등이 포함됩니다.
5. 시장 기회 및 미래 전망
미래 기술 전망에서는 게이트-올-어라운드(GAA) 장치로의 전환이 논의됩니다. 2nm 나노시트 상업 생산은 2025년에 시작될 예정이나, 수율, 장비 준비도, IP 생태계가 안정화되는 2027년 이후까지는 FinFET 노드와 공존할 것으로 예상됩니다. 정부 보조금은 200억 달러 이상의 팹 건설 비용을 완화하여 지리적으로 분산된 제조를 가능하게 하는 중요한 역할을 합니다.
1. 서론
- 1.1 연구 가정 및 시장 정의
- 1.2 연구 범위
2. 연구 방법론
3. 요약
4. 시장 환경
- 4.1 시장 개요
- 4.2 시장 동인
- 4.2.1 폭발적인 5G/AI 칩 수요
- 4.2.2 20nm 이하 평면 CMOS에서 전환
- 4.2.3 자동차 ADAS 및 EV 컴퓨팅 급증
- 4.2.4 EU/미국 CHIPS 법안 생산 능력 보조금
- 4.2.5 3D-IC 및 첨단 패키징 수요 견인
- 4.2.6 5nm 이하 선두를 위한 파운드리 경쟁
- 4.3 시장 제약
- 4.3.1 10nm 이하 CAPEX 증가 (> USD 20 bn/fab)
- 4.3.2 설계 규칙 및 EDA 복잡성 급증
- 4.3.3 EUV 장비 공급 병목 현상
- 4.3.4 다중 파운드리 흐름의 수율 가변성
- 4.4 가치 / 공급망 분석
- 4.5 규제 환경
- 4.6 기술 전망
- 4.7 포터의 5가지 경쟁 요인 분석
- 4.7.1 신규 진입자의 위협
- 4.7.2 구매자의 교섭력
- 4.7.3 공급업체의 교섭력
- 4.7.4 대체재의 위협
- 4.7.5 경쟁 강도
5. 시장 규모 및 성장 예측 (가치)
- 5.1 기술 노드별
- 5.1.1 22 nm
- 5.1.2 16/14 nm
- 5.1.3 10 nm
- 5.1.4 7 nm
- 5.1.5 5 nm 이하
- 5.2 파운드리 비즈니스 모델별
- 5.2.1 순수 파운드리
- 5.2.2 IDM
- 5.2.3 팹 라이트
- 5.3 제품 유형별
- 5.3.1 CPU / MPU
- 5.3.2 GPU
- 5.3.3 SoC / 애플리케이션 프로세서
- 5.3.4 FPGA
- 5.3.5 ASIC / 가속기
- 5.3.6 기타
- 5.4 애플리케이션별
- 5.4.1 스마트폰 및 태블릿
- 5.4.2 고성능 컴퓨팅 / 데이터 센터
- 5.4.3 자동차 전장
- 5.4.4 IoT / 엣지 디바이스
- 5.4.5 기타
- 5.5 지역별
- 5.5.1 북미
- 5.5.1.1 미국
- 5.5.1.2 캐나다
- 5.5.1.3 멕시코
- 5.5.2 남미
- 5.5.2.1 브라질
- 5.5.2.2 아르헨티나
- 5.5.2.3 남미 기타
- 5.5.3 유럽
- 5.5.3.1 독일
- 5.5.3.2 영국
- 5.5.3.3 프랑스
- 5.5.3.4 이탈리아
- 5.5.3.5 러시아
- 5.5.3.6 스페인
- 5.5.3.7 유럽 기타
- 5.5.4 아시아 태평양
- 5.5.4.1 중국
- 5.5.4.2 일본
- 5.5.4.3 대한민국
- 5.5.4.4 대만
- 5.5.4.5 인도
- 5.5.4.6 아시아 태평양 기타
- 5.5.5 중동 및 아프리카
- 5.5.5.1 중동
- 5.5.5.1.1 사우디아라비아
- 5.5.5.1.2 아랍에미리트
- 5.5.5.1.3 튀르키예
- 5.5.5.1.4 중동 기타
- 5.5.5.2 아프리카
- 5.5.5.2.1 남아프리카 공화국
- 5.5.5.2.2 이집트
- 5.5.5.2.3 아프리카 기타
6. 경쟁 환경
- 6.1 시장 집중도
- 6.2 전략적 움직임
- 6.3 시장 점유율 분석
- 6.4 기업 프로필 (글로벌 수준 개요, 시장 수준 개요, 핵심 부문, 사용 가능한 재무 정보, 전략 정보, 주요 기업의 시장 순위/점유율, 제품 및 서비스, 최근 개발 포함)
- 6.4.1 TSMC Limited
- 6.4.2 삼성전자 주식회사
- 6.4.3 인텔 코퍼레이션
- 6.4.4 글로벌파운드리 Inc.
- 6.4.5 SMIC (Semiconductor Manufacturing International Corporation)
- 6.4.6 UMC (United Microelectronics Corporation)
- 6.4.7 IBM 코퍼레이션
- 6.4.8 Arm 홀딩스 plc
- 6.4.9 퀄컴 인코퍼레이티드
- 6.4.10 엔비디아 코퍼레이션
- 6.4.11 AMD 코퍼레이션
- 6.4.12 브로드컴 Inc.
- 6.4.13 애플 Inc.
- 6.4.14 미디어텍 Inc.
- 6.4.15 NXP 반도체 N.V.
- 6.4.16 마벨 테크놀로지 Inc.
- 6.4.17 시놉시스 Inc.
- 6.4.18 케이던스 디자인 시스템즈 Inc.
- 6.4.19 ASE 테크놀로지 Co. Ltd.
- 6.4.20 앰코 테크놀로지 Inc.
7. 시장 기회 및 미래 전망
❖본 조사 보고서에 관한 문의는 여기로 연락주세요.❖
핀펫(FinFET) 기술은 반도체 트랜지스터의 한 종류로, 기존의 평면형 MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor)이 미세화됨에 따라 발생하는 단채널 효과(short-channel effects)와 누설 전류(leakage current) 문제를 극복하기 위해 개발된 3차원 구조의 트랜지스터입니다. "Fin"은 물고기 지느러미를 의미하며, 실리콘 기판 위에 지느러미처럼 솟아오른 채널 구조를 형성하고, 이 채널의 세 면 또는 네 면을 게이트(gate)가 감싸는 형태를 가집니다. 이러한 구조는 게이트가 채널을 제어하는 효율을 극대화하여, 트랜지스터가 꺼졌을 때의 누설 전류를 현저히 줄이고, 켜졌을 때의 구동 전류를 증가시켜 전력 효율과 성능을 동시에 향상시킵니다. 핀펫 기술은 2000년대 초반 미국 UC 버클리에서 처음 제안되었으며, 22나노미터(nm) 공정부터 상용화되기 시작하여 현대 반도체 산업의 핵심 기술로 자리매김하였습니다.
핀펫 기술 자체는 3차원 트랜지스터의 한 유형이지만, 그 구현 방식과 최적화에 따라 다양한 변형이 존재합니다. 초기 핀펫은 주로 단일 핀 구조를 가졌으나, 더 높은 전류 구동 능력을 요구하는 고성능 애플리케이션을 위해 여러 개의 핀을 병렬로 연결하는 멀티 핀(multi-fin) 구조가 일반화되었습니다. 핀의 높이, 폭, 간격 등 기하학적 구조는 특정 성능 목표(예: 고성능, 저전력)에 맞춰 최적화됩니다. 또한, 게이트가 핀을 감싸는 방식에 따라 트라이-게이트(Tri-Gate) 또는 쿼드-게이트(Quad-Gate) 등으로 불리기도 합니다. 이러한 구조적 다양성은 핀펫 기술이 다양한 반도체 제품의 요구사항을 충족시키며 광범위하게 적용될 수 있도록 하였습니다.
핀펫 기술은 고성능과 저전력 소모가 동시에 요구되는 거의 모든 첨단 반도체 제품에 필수적으로 활용되고 있습니다. 대표적인 활용 분야로는 스마트폰, 태블릿 등 모바일 기기의 핵심 부품인 애플리케이션 프로세서(AP) 및 시스템 온 칩(SoC)이 있습니다. 또한, 개인용 컴퓨터 및 서버용 중앙처리장치(CPU), 그래픽처리장치(GPU)와 같은 고성능 컴퓨팅(HPC) 분야에서도 핀펫 기반의 프로세서가 사용됩니다. 인공지능(AI) 가속기, 데이터 센터용 칩, 네트워크 장비 등 최신 기술이 집약된 분야에서도 핀펫 기술은 핵심적인 역할을 수행하며, 전반적인 디지털 인프라의 성능 향상에 기여하고 있습니다.
핀펫 기술의 성공적인 구현과 발전을 위해서는 여러 관련 기술들이 함께 발전해왔습니다. 첫째, 하이-k/메탈 게이트(High-k/Metal Gate, HKMG) 기술은 핀펫의 게이트 산화막 두께를 줄이면서도 누설 전류를 효과적으로 제어하고 게이트 제어력을 높이는 데 필수적입니다. 둘째, 극자외선(EUV) 리소그래피 기술은 7나노미터 이하의 미세 공정에서 핀펫의 복잡한 3차원 구조를 정밀하게 구현하는 데 결정적인 역할을 합니다. EUV는 기존 불화아르곤(ArF) 리소그래피의 한계를 넘어선 초미세 패턴 형성을 가능하게 합니다. 셋째, 스트레인 엔지니어링(Strain Engineering)은 실리콘 핀 내부에 인위적인 응력을 가하여 전하 운반자의 이동성을 향상시켜 트랜지스터의 성능을 더욱 끌어올리는 기술입니다. 마지막으로, 핀펫의 뒤를 잇는 차세대 트랜지스터 기술인 게이트-올-어라운드(Gate-All-Around, GAA) FET, 특히 나노시트(Nanosheet) FET는 핀펫의 한계를 극복하기 위해 개발되었으며, 게이트가 채널을 4면 모두 완전히 감싸는 구조를 가집니다.
핀펫 기술은 기존 평면형 트랜지스터가 28나노미터 공정 이하에서 물리적 한계에 직면하면서 등장하였습니다. 단채널 효과로 인한 누설 전류 증가와 전력 소모 증가는 무어의 법칙(Moore's Law)의 지속적인 구현을 위협하는 심각한 문제였습니다. 인텔은 2011년 22나노미터 공정에서 세계 최초로 핀펫 기술을 상용화하며 시장을 선도하였고, 이후 TSMC와 삼성전자 등 주요 파운드리 기업들이 16/14나노미터 공정부터 핀펫 기술을 도입하여 첨단 반도체 시장의 경쟁을 가속화하였습니다. 핀펫 기술의 도입은 반도체 칩의 성능 향상과 전력 효율 개선을 동시에 달성하며, 스마트폰, 인공지능, 고성능 컴퓨팅 등 다양한 첨단 산업의 발전을 견인하는 핵심 동력이 되었습니다. 이는 수십억 달러 규모의 연구 개발 및 생산 시설 투자로 이어지며 글로벌 반도체 산업의 지형을 변화시켰습니다.
핀펫 기술은 현재 5나노미터 공정까지 적용되며 첨단 반도체 생산의 주류를 이루고 있으나, 그 자체로도 미세화의 한계에 도달하고 있습니다. 핀의 높이와 폭을 더욱 줄이는 것이 물리적으로 어려워지고, 핀 간의 간격이 좁아지면서 발생하는 기생 정전 용량(parasitic capacitance) 증가, 열 관리 문제, 그리고 극자외선(EUV) 리소그래피를 포함한 제조 공정의 복잡성 및 비용 증가는 핀펫 기술의 추가적인 발전을 제약하는 요인입니다. 이에 따라 반도체 업계는 핀펫의 뒤를 잇는 차세대 기술로 게이트-올-어라운드(GAA) FET, 특히 나노시트(Nanosheet) FET에 주목하고 있습니다. 삼성전자는 이미 3나노미터 공정에서 GAA 기술을 상용화하였으며, TSMC와 인텔 또한 GAA 기술 도입을 준비하고 있습니다. 장기적으로는 CFET(Complementary FET), 2D 물질 기반 트랜지스터, 탄소 나노튜브, 양자 컴퓨팅 등 더욱 혁신적인 기술들이 연구되고 있습니다. 그러나 핀펫 기술은 앞으로도 상당 기간 동안 다양한 공정 노드에서 중요한 역할을 계속 수행할 것이며, 특히 비용 효율성이 중요한 분야에서는 여전히 핵심 기술로 남아있을 것입니다.
