GaN RF 반도체 소자 시장 규모 및 점유율 분석 – 성장 동향 및 전망 (2026-2031)

※본 조사 보고서는 영문 PDF 형식이며, 아래는 영어를 한국어로 자동번역한 내용입니다. 보고서의 상세한 내용은 샘플을 통해 확인해 주세요.
❖본 조사 보고서의 견적의뢰 / 샘플 / 구입 / 질문 폼❖

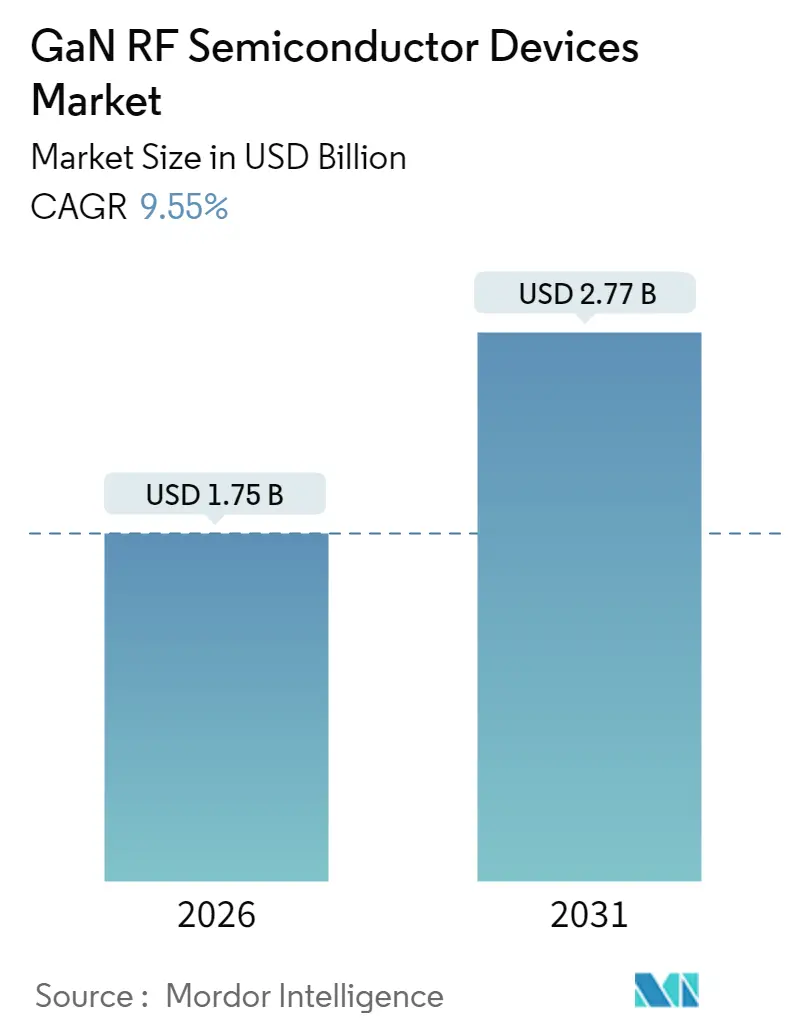

GaN RF 반도체 소자 시장은 2026년 17억 5천만 달러 규모에서 2031년 27억 7천만 달러로 성장할 것으로 예상되며, 2026년부터 2031년까지 연평균 성장률(CAGR) 9.55%를 기록할 전망입니다. 아시아 태평양 지역이 가장 빠르게 성장하고 가장 큰 시장으로 부상하고 있으며, 시장 집중도는 중간 수준입니다.

이러한 성장은 5G 인프라, AESA(능동 전자 스캔 배열) 레이더, 위성 페이로드, 79GHz 자동차 이미징 레이더 등 고주파, 고출력 솔루션에 대한 수요 증가에 힘입은 것입니다. GaN은 통신, 국방, 모빌리티 생태계 전반에 걸쳐 주류 기술로 자리매김하고 있습니다. 특히 GaN-on-SiC는 열 견고성 측면에서 성능 벤치마크를 유지하고 있으며, 200mm GaN-on-Si 웨이퍼로의 전환은 기존 LDMOS 대비 비용 격차를 줄여 가격에 민감한 Sub-6GHz 무선 장치에서의 채택을 확대하고 있습니다. 지역적으로는 아시아 태평양 지역의 반도체 자립 정책과 미국-EU의 광대역 갭 전자 장치를 우선시하는 국방 현대화 예산이 시장 성장을 견인하고 있습니다…….

글로벌 GaN RF 반도체 장치 시장 보고서 요약

본 보고서는 글로벌 GaN(질화갈륨) RF 반도체 장치 시장에 대한 심층적인 분석을 제공합니다. GaN은 높은 항복 전계, 우수한 포화 속도, 뛰어난 열 특성 등 독보적인 강점을 바탕으로 장거리 통신 및 고전력 신호 처리가 요구되는 다양한 RF 애플리케이션에서 핵심적인 역할을 수행하고 있습니다. 2026년 기준 글로벌 GaN RF 반도체 장치 시장 규모는 17억 5천만 달러에 달했으며, 본 연구는 북미, 유럽, 아시아 태평양, 라틴 아메리카, 중동 및 아프리카 등 주요 지역의 시장 동향, 핵심 성장 동력, 주요 공급업체 및 COVID-19 팬데믹이 전체 RF GaN 산업에 미친 영향을 면밀히 분석합니다.

시장 환경 분석:

주요 성장 동력: 시장 성장을 견인하는 핵심 요인으로는 아시아 태평양 지역 전반에 걸친 5G 매크로 및 스몰 셀 네트워크의 광범위한 구축이 있습니다. 또한, 미국과 유럽 연합의 AESA(능동 전자 스캔 배열) 레이더 현대화에 대한 대규모 투자, 저궤도(LEO) 및 중궤도(MEO) 위성 통신 위성군 페이로드 수요 증가가 GaN RF 장치 시장 확대를 촉진하고 있습니다. 이와 더불어 중국과 한국에서 밀리미터파(mmWave) 자동차 이미징 레이더의 채택이 가속화되고 있으며, 인더스트리 4.0 로봇을 위한 고전력 무선 충전 기술의 발전, 그리고 Open-RAN(개방형 무선 접속망) 원격 무선 헤드의 빠른 확산 또한 중요한 시장 성장 동력으로 작용합니다.

시장 제약 요인: 반면, 시장 성장을 저해하는 몇 가지 제약 요인도 존재합니다. 6GHz 이하 기지국 시장에서 기존 LDMOS(측면 확산 금속 산화물 반도체) 대비 GaN의 높은 초기 비용 프리미엄이 여전히 부담으로 작용하고 있습니다. 또한, 3kW 이상의 전술 레이더 블록에서는 SiC(탄화규소) 기반 솔루션의 잠식이 나타나고 있으며, 150mm 및 200mm 에피웨이퍼 및 기판 공급망의 병목 현상도 시장의 안정적인 성장을 저해하는 요소입니다. 200W/mm 이상의 고전력 밀도 환경에서의 효율적인 열 관리 및 장치 신뢰성 확보 또한 중요한 기술적 과제로 남아있습니다.

기술 및 규제 전망: 기술적 측면에서는 GaN-on-Si 기반 장치의 대량 생산 기술 발전과 200mm 웨이퍼로의 전환 노력이 활발히 진행되어, GaN 장치의 비용 효율성을 크게 개선하고 LDMOS와의 가격 격차를 줄이는 데 기여하고 있습니다. 규제 환경에서는 ITU(국제전기통신연합) 및 FCC(미국 연방통신위원회)의 5G/6G 및 레이더 애플리케이션을 위한 스펙트럼 할당이 시장 확장에 긍정적인 영향을 미치고 있습니다.

시장 규모 및 성장 예측 (가치 기준):

애플리케이션별: 2025년 기준, 통신 인프라 부문은 5G 매크로 및 스몰 셀 배포의 급증에 힘입어 전체 시장 매출의 42.65%를 차지하며 가장 큰 비중을 기록했습니다. 이 외에도 국방 및 항공우주, 가전제품, 자동차(ADAS, V2X), 산업 및 에너지, 데이터 센터 및 고효율 전력 링크 등 다양한 분야에서 GaN RF 장치의 수요가 증가하고 있습니다.

장치 유형별: 시장은 개별 RF 전력 트랜지스터, MMIC/모놀리식 전력 증폭기, RF 스위치 및 프런트 엔드 모듈, 저잡음 및 드라이버 증폭기 등으로 세분화됩니다.

기판 기술별: GaN-on-SiC는 우수한 열 전도성 덕분에 국방 레이더 및 고전력 기지국에 요구되는 200W/mm 이상의 전력 밀도를 안정적으로 지원하며 여전히 시장을 지배하고 있습니다. 하지만 GaN-on-Si는 비용 효율성을 앞세워 시장 점유율을 확대하고 있으며, GaN-on-Diamond 및 첨단 복합 재료 기반 기술도 연구 개발되고 있습니다.

주파수 대역별: 5G FR2(주파수 대역 2) 네트워크의 확장과 초기 6G 연구는 40GHz 이상의 주파수에서 전파 손실을 효과적으로 처리할 수 있는 고효율 전력 증폭기를 필요로 하며, 이는 GaN이 탁월한 성능을 발휘하는 영역이므로 밀리미터파 GaN 장치의 수요 급증을 이끌고 있습니다. 시장은 VHF/UHF(<1GHz), L/S-Band(1-4GHz), C/X-Band(4-12GHz), Ku/Ka-Band(12-40GHz), mmWave(>40GHz) 등으로 분류됩니다.

지역별: 아시아 태평양 지역은 광범위한 5G 구축과 반도체 자립 이니셔티브에 힘입어 2031년까지 연평균 17.80%의 가장 높은 성장률을 기록할 것으로 전망됩니다. 북미, 유럽, 남미, 중동 및 아프리카 지역 또한 각자의 특성에 따라 성장세를 보일 것으로 예상됩니다.

경쟁 환경:

글로벌 GaN RF 반도체 시장에는 Wolfspeed, Qorvo, Sumitomo Electric Device Innovations, NXP Semiconductors, MACOM Technology Solutions, Broadcom, Infineon Technologies, RFHIC Corp., Ampleon Netherlands, Mitsubishi Electric Corporation, Fujitsu Ltd., Northrop Grumman Microelectronics, Integra Technologies, Analog Devices Inc., WIN Semiconductors Corp., Finwave Semiconductor Inc., Tagore Technology Inc., Guerrilla RF, SEDI – Silent-Solutions Engineering (EU), Teledyne e2v HiRel 등 다수의 주요 기업들이 치열하게 경쟁하고 있습니다. 보고서는 이들 기업의 시장 집중도, 전략적 움직임, 시장 점유율 분석과 함께 각 기업의 글로벌 및 시장 수준 개요, 핵심 사업 부문, 재무 정보, 전략적 정보, 시장 순위/점유율, 제품 및 서비스, 최근 개발 사항을 포함한 상세한 프로필을 제공합니다.

시장 기회 및 미래 전망:

GaN RF 반도체 시장은 5G/6G 통신, 첨단 레이더 시스템, 고성능 자동차(ADAS, V2X) 및 산업용 애플리케이션의 지속적인 발전과 함께 상당한 성장 기회를 창출하고 있습니다. 기술적 진보와 비용 효율성 개선 노력은 시장의 긍정적인 미래 전망을 뒷받침하며, 미충족 수요를 해결하고 새로운 시장을 개척할 잠재력이 큽니다.


Chart

Chart

1. 서론

  • 1.1 연구 가정 및 시장 정의

  • 1.2 연구 범위

2. 연구 방법론

3. 주요 요약

4. 시장 현황

  • 4.1 시장 개요

  • 4.2 시장 동인

    • 4.2.1 아시아 태평양 지역의 5G 매크로 및 스몰셀 구축

    • 4.2.2 미국/EU AESA 레이더 현대화 자금 지원

    • 4.2.3 LEO / MEO 위성 통신군 페이로드 수요

    • 4.2.4 중국 및 한국의 mmWave 자동차 이미징 레이더 채택

    • 4.2.5 인더스트리 4.0 로봇을 위한 고출력 무선 충전

    • 4.2.6 Open-RAN 원격 무선 헤드의 급속한 확산

  • 4.3 시장 제약

    • 4.3.1 6GHz 이하 기지국에서 LDMOS 대비 높은 비용 프리미엄

    • 4.3.2 3kW 이상 전술 레이더 블록에서 SiC의 잠식

    • 4.3.3 에피웨이퍼 및 기판 공급 병목 현상 (150 및 200mm)

    • 4.3.4 200W/mm 이상에서의 열 관리 및 신뢰성

  • 4.4 가치 사슬 분석

  • 4.5 기술 전망

    • 4.5.1 GaN-on-Si 대량 생산 및 200mm 전환

  • 4.6 규제 전망

    • 4.6.1 5G/6G 및 레이더를 위한 ITU 및 FCC 스펙트럼 출시

  • 4.7 포터의 5가지 경쟁 요인 분석

    • 4.7.1 구매자의 교섭력

    • 4.7.2 공급자의 교섭력

    • 4.7.3 신규 진입자의 위협

    • 4.7.4 대체재의 위협

    • 4.7.5 경쟁 강도

  • 4.8 RF-GaN 특허 현황

  • 4.9 거시 경제 요인이 시장에 미치는 영향

5. 시장 규모 및 성장 예측 (가치)

  • 5.1 애플리케이션별

    • 5.1.1 국방 및 항공우주

    • 5.1.2 통신 인프라

    • 5.1.3 가전제품

    • 5.1.4 자동차 (ADAS, V2X)

    • 5.1.5 산업 및 에너지

    • 5.1.6 데이터 센터 및 고효율 전력 링크

  • 5.2 장치 유형별

    • 5.2.1 개별 RF 전력 트랜지스터

    • 5.2.2 MMIC / 모놀리식 전력 증폭기

    • 5.2.3 RF 스위치 및 프런트엔드 모듈

    • 5.2.4 저잡음 및 드라이버 증폭기

  • 5.3 기판 기술별

    • 5.3.1 GaN-on-SiC

    • 5.3.2 GaN-on-Si

    • 5.3.3 GaN-on-Diamond 및 고급 복합재

  • 5.4 주파수 대역별

    • 5.4.1 VHF / UHF (<1 GHz)
    • 5.4.2 L / S-대역 (1-4 GHz)

    • 5.4.3 C / X-대역 (4-12 GHz)

    • 5.4.4 Ku / Ka-대역 (12-40 GHz)

    • 5.4.5 밀리미터파 (>40 GHz, 5G FR2 포함)

  • 5.5 지역별

    • 5.5.1 북미

    • 5.5.1.1 미국

    • 5.5.1.2 캐나다

    • 5.5.1.3 멕시코

    • 5.5.2 남미

    • 5.5.2.1 브라질

    • 5.5.2.2 아르헨티나

    • 5.5.2.3 남미 기타 지역

    • 5.5.3 유럽

    • 5.5.3.1 독일

    • 5.5.3.2 영국

    • 5.5.3.3 프랑스

    • 5.5.3.4 이탈리아

    • 5.5.3.5 스페인

    • 5.5.3.6 유럽 기타 지역

    • 5.5.4 아시아 태평양

    • 5.5.4.1 중국

    • 5.5.4.2 일본

    • 5.5.4.3 대한민국

    • 5.5.4.4 인도

    • 5.5.4.5 대만

    • 5.5.4.6 아시아 태평양 기타 지역

    • 5.5.5 중동 및 아프리카

    • 5.5.5.1 중동

    • 5.5.5.1.1 사우디아라비아

    • 5.5.5.1.2 아랍에미리트

    • 5.5.5.1.3 튀르키예

    • 5.5.5.1.4 중동 기타 지역

    • 5.5.5.2 아프리카

    • 5.5.5.2.1 남아프리카 공화국

    • 5.5.5.2.2 아프리카 기타 지역

6. 경쟁 환경

  • 6.1 시장 집중도

  • 6.2 전략적 움직임

  • 6.3 시장 점유율 분석

  • 6.4 기업 프로필 (글로벌 개요, 시장 개요, 핵심 부문, 재무 정보(사용 가능한 경우), 전략 정보, 주요 기업의 시장 순위/점유율, 제품 및 서비스, 최근 개발 포함)

    • 6.4.1 Wolfspeed, Inc.

    • 6.4.2 Qorvo, Inc.

    • 6.4.3 Sumitomo Electric Device Innovations

    • 6.4.4 NXP Semiconductors N.V.

    • 6.4.5 MACOM Technology Solutions — GaN-on-SiC

    • 6.4.6 Broadcom Inc.

    • 6.4.7 Infineon Technologies AG

    • 6.4.8 RFHIC Corp.

    • 6.4.9 Ampleon Netherlands B.V.

    • 6.4.10 Mitsubishi Electric Corporation

    • 6.4.11 Fujitsu Ltd. (GaN RF)

    • 6.4.12 Northrop Grumman Microelectronics

    • 6.4.13 Integra Technologies, Inc.

    • 6.4.14 Analog Devices Inc.

    • 6.4.15 WIN Semiconductors Corp.

    • 6.4.16 Finwave Semiconductor Inc.

    • 6.4.17 Tagore Technology Inc.

    • 6.4.18 Guerrilla RF

    • 6.4.19 SEDI – Silent-Solutions Engineering (EU)

    • 6.4.20 Teledyne e2v HiRel

7. 시장 기회 및 미래 전망

❖본 조사 보고서에 관한 문의는 여기로 연락주세요.❖
H&I글로벌리서치 글로벌 시장조사 보고서 판매
***** 참고 정보 *****
질화갈륨(GaN) RF 반도체 소자는 넓은 밴드갭, 높은 전자 이동도, 우수한 열전도율 및 높은 항복 전압 등 질화갈륨의 독특한 물리적 특성을 활용하여 고주파(RF) 신호를 처리하는 반도체 소자를 의미합니다. 기존 실리콘(Si)이나 갈륨비소(GaAs) 기반 소자에 비해 훨씬 높은 전력 밀도와 효율로 고주파 신호를 증폭하고 스위칭할 수 있어, 특히 고출력 및 고주파 애플리케이션에서 탁월한 성능을 발휘합니다. 주로 고전자 이동도 트랜지스터(HEMT: High Electron Mobility Transistor) 구조를 채택하여 전자의 이동 경로를 최적화하고 고속 동작을 가능하게 합니다. 이러한 특성 덕분에 GaN RF 소자는 차세대 통신, 레이더, 전자전 시스템 등 다양한 분야에서 핵심적인 역할을 수행하고 있습니다.

GaN RF 반도체 소자는 주로 기판의 종류에 따라 크게 두 가지로 분류됩니다. 첫째는 실리콘 카바이드(SiC) 기판 위에 GaN 에피층을 성장시킨 GaN-on-SiC 소자입니다. SiC는 GaN과 격자 불일치가 적고 열전도율이 매우 우수하여, GaN-on-SiC 소자는 고출력, 고주파, 고온 환경에서 최고의 성능과 신뢰성을 제공합니다. 주로 군사용 레이더, 5G/6G 기지국, 위성 통신 등 고성능이 요구되는 분야에 사용됩니다. 둘째는 실리콘(Si) 기판 위에 GaN 에피층을 성장시킨 GaN-on-Si 소자입니다. Si 기판은 SiC에 비해 가격이 저렴하고 대구경 웨이퍼 생산이 용이하여, GaN-on-Si 소자는 비용 효율적인 대량 생산에 유리합니다. 성능 면에서는 GaN-on-SiC에 다소 못 미치지만, 점차 기술 발전으로 성능 격차가 줄어들고 있으며, 소비자 가전, 저전력 통신 장비 등 가격 민감도가 높은 시장에서 활용이 확대되고 있습니다. 또한, 소자의 동작 모드에 따라 상시 온(Depletion-mode) 방식과 상시 오프(Enhancement-mode) 방식으로 구분되기도 합니다.

GaN RF 반도체 소자는 그 우수한 성능을 바탕으로 매우 광범위한 분야에서 활용되고 있습니다. 가장 대표적인 분야는 5G 및 향후 6G 이동통신 기지국입니다. GaN 소자는 높은 전력 효율과 선형성을 제공하여 기지국의 전력 증폭기(PA) 성능을 향상시키고 전력 소모를 줄이는 데 기여합니다. 또한, 군사용 및 민간용 레이더 시스템, 위성 통신 시스템, 전자전(EW) 장비 등 고출력 및 고주파 신호 처리가 필수적인 국방 및 항공우주 분야에서 핵심 부품으로 자리매김하고 있습니다. 산업용으로는 RF 가열 장치, 플라즈마 발생기, 의료 영상 장비 등에 적용되어 효율성과 정밀도를 높이고 있습니다. 최근에는 자율주행차의 레이더 센서, 전기차의 고속 충전 시스템 등 자동차 전장 분야에서도 GaN 소자의 적용이 확대되는 추세이며, 무선 충전, RF 에너지 하베스팅 등 새로운 애플리케이션에서도 그 잠재력을 인정받고 있습니다.

GaN RF 반도체 소자의 성능을 극대화하고 상용화를 촉진하기 위해서는 다양한 관련 기술의 발전이 필수적입니다. 첫째, 고품질 GaN 에피택시 성장 기술입니다. MOCVD(금속유기화학기상증착)와 같은 기술을 통해 SiC 또는 Si 기판 위에 결함이 적고 균일한 GaN 박막을 성장시키는 것이 소자 성능의 핵심입니다. 둘째, 고주파 및 고출력 환경에 적합한 패키징 기술입니다. 소자에서 발생하는 열을 효과적으로 방출하고 고주파 신호의 손실을 최소화하는 플립칩(Flip-chip), SMT(표면 실장 기술) 등의 고급 패키징 기술이 요구됩니다. 셋째, 효율적인 열 관리 기술입니다. GaN 소자의 높은 전력 밀도로 인해 발생하는 열을 효과적으로 제어하기 위한 방열판 설계, 액체 냉각 시스템 등 혁신적인 열 관리 솔루션이 중요합니다. 넷째, GaN 소자의 특성을 최적으로 활용하는 RF 회로 설계 기술입니다. 임피던스 매칭 네트워크, 전력 증폭기 설계 등 고주파 회로 설계 역량이 소자의 잠재력을 최대한 발휘하게 합니다. 마지막으로, 고온, 고전압 환경에서의 장기적인 신뢰성을 보장하기 위한 신뢰성 평가 및 수명 예측 기술 또한 매우 중요합니다.

GaN RF 반도체 소자 시장은 5G/6G 통신 인프라의 전 세계적인 확장, 국방 및 항공우주 분야의 지속적인 투자, 그리고 전기차 및 자율주행 기술의 발전이라는 강력한 성장 동력을 바탕으로 빠르게 성장하고 있습니다. 기존 실리콘 및 갈륨비소 기반 소자들이 도달하기 어려운 고출력, 고주파 영역에서 GaN 소자의 독보적인 성능은 시장 점유율을 확대하는 주요 요인입니다. 현재 시장은 Qorvo, Wolfspeed, Sumitomo Electric, Infineon 등 소수의 글로벌 기업들이 기술 리더십을 가지고 경쟁하고 있으며, 이들은 GaN-on-SiC 기반의 고성능 소자 시장을 주도하고 있습니다. 동시에, GaN-on-Si 기술의 발전과 생산 비용 절감 노력은 GaN 소자의 적용 범위를 넓히고 시장 규모를 더욱 키우는 데 기여하고 있습니다. 하지만 높은 제조 비용, 대량 생산의 기술적 난이도, 그리고 장기적인 신뢰성 검증의 필요성은 여전히 시장 성장의 도전 과제로 남아 있습니다.

GaN RF 반도체 소자의 미래는 매우 밝습니다. 기술 발전은 더욱 높은 주파수 대역과 출력 밀도를 달성하고, 효율성을 개선하며, 소형화를 가능하게 할 것입니다. 특히 6G 및 Beyond 5G 시대에는 테라헤르츠(THz) 대역까지 주파수가 확장될 것으로 예상되어, GaN 소자의 역할은 더욱 중요해질 것입니다. GaN-on-Si 기술의 지속적인 발전과 생산 공정 최적화를 통해 제조 비용이 절감되면, GaN 소자는 더욱 다양한 민수 시장으로 확산될 것입니다. 또한, GaN RF 소자와 전력 변환 소자의 통합, 나아가 시스템 온 칩(SoC) 형태로의 발전은 전체 시스템의 성능 향상과 소형화를 이끌 것입니다. IoT, 스마트 시티, 양자 컴퓨팅 등 새로운 기술 패러다임에서도 GaN 소자는 핵심적인 역할을 수행하며 새로운 시장을 개척할 잠재력을 가지고 있습니다. 지속적인 연구 개발과 투자로 GaN RF 반도체 소자는 미래 고성능 무선 통신 및 전력 전자 시스템의 핵심 동력으로 확고히 자리매김할 것으로 전망됩니다.
