IC 소켓 시장 규모 및 점유율 분석 – 성장 동향 및 전망 (2026-2031년)

※본 조사 보고서는 영문 PDF 형식이며, 아래는 영어를 한국어로 자동번역한 내용입니다. 보고서의 상세한 내용은 샘플을 통해 확인해 주세요.
❖본 조사 보고서의 견적의뢰 / 샘플 / 구입 / 질문 폼❖

IC 소켓 시장 보고서: 산업 분석, 규모 및 전망 개요

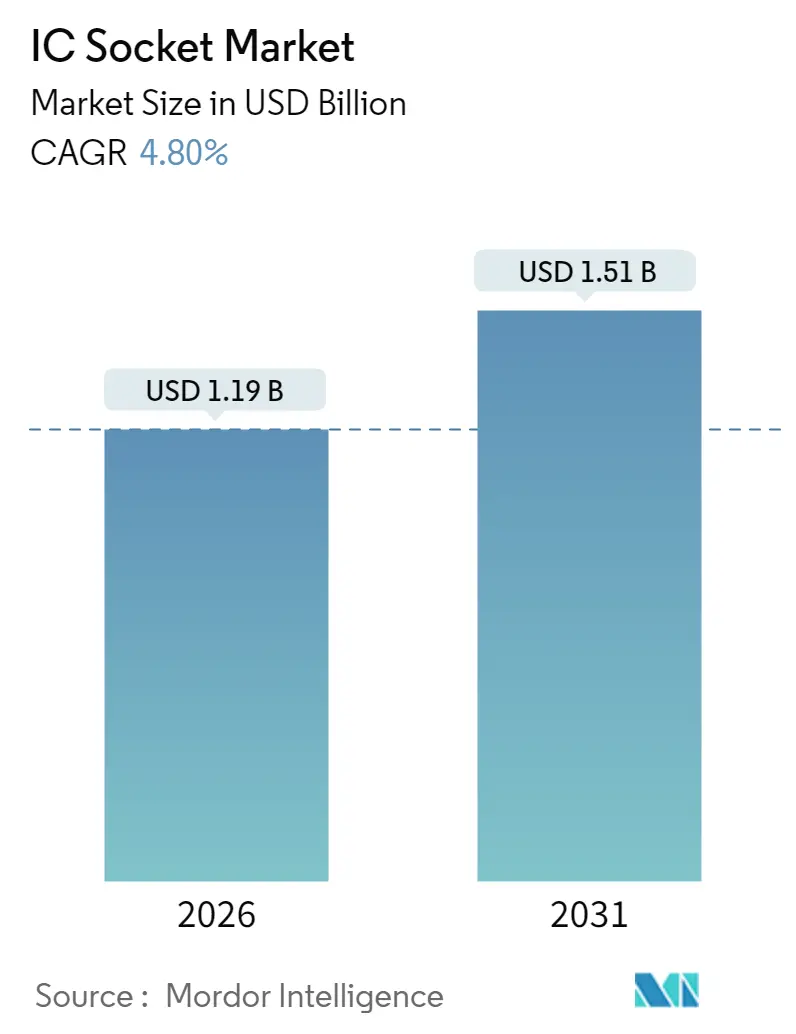

Mordor Intelligence의 보고서에 따르면, IC 소켓 시장은 2026년 11억 9천만 달러에서 2031년 15억 1천만 달러 규모로 성장할 것으로 예상되며, 예측 기간(2026-2031) 동안 연평균 성장률(CAGR) 4.80%를 기록할 전망입니다. 2025년 시장 규모는 11억 4천만 달러로 추정됩니다. 이러한 성장은 이종 통합, 칩렛 기반 설계, 미세 피치 요구사항 등 첨단 패키징으로의 반도체 산업 전환에 크게 기인합니다. 미세 피치 소켓 혁신, 고핀 수 ASIC, 5G 인프라, 자동차 존 아키텍처, AI 가속기 수요 증가가 시장 경쟁 구도를 재편하고 있습니다. 주요 공급업체들은 신뢰성, 열 제어, 유지보수 용이성을 균형 있게 제공하기 위해 첨단 소재와 모듈형 설계를 결합하고 있으며, 공급망 복원력이 핵심 구매 기준으로 부상하고 있습니다. 아시아 태평양 지역은 가장 빠르게 성장하는 동시에 가장 큰 시장으로 지목됩니다.

# 시장 세분화 및 주요 동향

IC 소켓 시장은 소켓 유형, IC 패키지 유형, 애플리케이션, 최종 사용자 산업 및 지역별로 세분화됩니다.

1. 소켓 유형별 분석:
* 테스트 및 번인(Burn-In) 소켓: 2025년 IC 소켓 시장 매출의 33.40%를 차지하며 업계의 품질 보증 초점을 반영하여 선두를 유지했습니다.
* 미세 피치 BGA/CSP/WLCSP 소켓: 2031년까지 7.1%의 가장 높은 CAGR로 성장할 것으로 예상되며, 이는 디바이스 소형화 및 첨단 패키징 수요 증가에 따른 것입니다. 제조업체들은 0.35mm 이하의 미세 피치 기능과 내구성 있는 접점에 투자하여 첨단 노드에서 허용되는 테스트 사이클 감소에도 불구하고 유효 수명을 연장하고 있습니다. 예측 유지보수 및 모듈형 인서트는 총 소유 비용을 제어하고 진화하는 테스트 핸들러 생태계와의 호환성을 지원하는 데 기여합니다.

2. IC 패키지 유형별 분석:
* BGA/μBGA 패키지: 2025년 IC 소켓 시장 규모의 40.40%를 점유하며 열 효율성과 상호 연결 밀도 덕분에 지배적인 위치를 유지했습니다.
* LGA/PGA/CGA 구성: 서버 및 자동차 설계에서 현장 교체 가능 장치(FRU)의 중요성이 커지면서 2031년까지 6.6%의 CAGR로 성장할 것으로 전망됩니다. 소켓은 이제 프로그래밍 가능한 핀 매핑과 적응형 접촉력을 특징으로 하여 단일 핸들러 내에서 다양한 패키지 유형을 수용하고 가동 중단 시간과 툴링 비용을 절감합니다. RoHS 및 REACH 규제 준수는 베릴륨 프리 합금으로의 재료 선택을 유도하고 있습니다.

3. 애플리케이션별 분석:
* CPU 및 프로세서 테스트: 2025년 IC 소켓 시장의 35.90%를 차지했습니다.
* RF 및 아날로그 부품: 5G 및 Wi-Fi 7 확산에 힘입어 6.9%의 가장 빠른 CAGR로 성장하는 애플리케이션입니다.
* 메모리 모듈: 데이터센터 구축으로 인한 DRAM 밀도 증가에 따라 꾸준한 확장을 보입니다.
* 실리콘 포토닉스: 광학 IC를 위한 정렬 메커니즘을 통합하는 하이브리드 전기-광학 설계를 촉진하며, 소켓에 새로운 광학 커플링 및 열 관리 요구사항을 부과합니다.
* 자동차 ADAS 프로그램: 확장된 온도 및 진동 내구성을 갖춘 소켓을 요구합니다.

4. 최종 사용자 산업별 분석:
* 가전제품: 2025년 매출의 38.60%를 차지했으나, 디바이스 성숙에 따라 성장세는 둔화될 것으로 보입니다.
* 자동차 산업: 전기차 및 자율주행차의 대당 반도체 콘텐츠 증가로 6.5%의 가장 높은 CAGR을 기록할 것으로 예상됩니다.
* 헬스케어 및 의료기기: 생체 적합성 및 살균 가능한 소켓 소재를 요구하는 중요한 틈새시장으로 부상하고 있습니다.

# 글로벌 IC 소켓 시장 동향 및 통찰력

성장 동력 (Drivers):
* 스마트폰 및 태블릿 생산 증가 (+0.8% CAGR 영향): 아시아 태평양 지역을 중심으로 중기적인 영향을 미칩니다.
* 5G 네트워크 구축으로 인한 RF 장치 수요 증가 (+1.2% CAGR 영향): 글로벌 시장에 영향을 미치며, 북미와 유럽에서 초기 성과를 보입니다. 100GHz에 달하는 주파수와 낮은 삽입 손실, 엄격한 임피던스 제어를 요구하며, 4G에서 5G로의 전환은 기지국당 RF 부품 수를 약 3배 증가시켜 최종 제품 검증 및 시스템 레벨 검증 모두에서 소켓 사용을 확대합니다. 밀리미터파 모듈용 시스템 인 패키지(SiP) 채택은 수요를 더욱 증폭시킵니다.
* 자동차 존 아키텍처 ECU 확산 (+0.9% CAGR 영향): 독일, 일본, 미국에 영향을 미치며 장기적인 관점에서 중요합니다. 분산된 자동차 ECU가 중앙 집중식 처리 허브로 통합되면서 핀 수와 열 부하가 증가하고, AEC-Q100 인증 및 고전류 밀도에 적합한 자동차 등급 소켓의 필요성이 커지고 있습니다. 소프트웨어 정의 차량에 대한 규제 동향이 이러한 특수 솔루션의 채택을 가속화합니다.
* AI 가속기의 고핀 수 ASIC (+1.1% CAGR 영향): 북미 및 아시아 태평양 지역에 영향을 미치며 중기적인 관점에서 중요합니다. AI 가속기는 최대 12개의 HBM 스택을 통합하며, 스택당 1.2TB/s 이상의 데이터 전송률을 지원하고 신호 무결성을 유지하는 접점 설계가 필요합니다. 칩렛 기반 아키텍처는 여러 전압 도메인에서 이종 다이를 검증하는 소켓을 요구합니다.
* 칩렛 기반 패키징의 빠른 채택 (+0.7% CAGR 영향): 글로벌 시장에 영향을 미치며 장기적인 관점에서 중요합니다. 칩렛 접근 방식은 IEEE 1838 가이드라인에 맞춰 개별 다이 및 완전히 통합된 패키지를 모듈형 고정 장치 내에서 테스트할 수 있는 소켓을 필요로 합니다. 비용 및 수율 이점으로 인해 고성능 컴퓨팅, 네트워킹 및 신흥 자동차 기능 전반에 걸쳐 채택이 가속화되고 있습니다.
* OSAT의 양품 다이(Known-Good-Die)를 위한 인라인 테스트 소켓 (+0.4% CAGR 영향): 대만과 한국에서 단기적인 영향을 미칩니다.

시장 제약 요인 (Restraints):
* 높은 초기 툴링 및 프로브 카드 비용 (-0.6% CAGR 영향): 글로벌 시장, 특히 소규모 기업에 단기적인 영향을 미칩니다. 첨단 프로브 카드는 구성당 50만 달러를 초과하며, 서브마이크론 접점 형상으로 인해 16~20주의 리드 타임이 소요됩니다. CoWoS와 같은 신흥 패키징 형식은 새로운 툴링을 요구하여 대량 생산을 통해 고정 비용을 상각할 수 없는 틈새 소켓 공급업체의 진입 장벽을 높입니다.
* 첨단 노드에 따른 소켓 수명 단축 (-0.4% CAGR 영향): 첨단 파운드리 지역에서 중기적인 영향을 미칩니다.
* 세라믹 기판 부족에 대한 공급망 노출 (-0.8% CAGR 영향): 글로벌 시장, 특히 아시아 태평양 지역에 단기적인 영향을 미칩니다. ABF 기판의 리드 타임은 26주를 초과하여 대체 재료로의 재설계를 강요하며, 이는 비용을 최대 25%까지 증가시킬 수 있습니다. 대만과 일본에 집중된 생산 허브는 지리적 위험을 높이고 생산 능력 계획을 복잡하게 만듭니다.
* 베릴륨-구리 합금에 대한 환경 규제 (-0.3% CAGR 영향): EU 및 북미 지역에서 장기적인 영향을 미칩니다.

# 지역별 분석

* 아시아 태평양: 2025년 IC 소켓 시장 점유율의 44.40%를 차지하며 가장 큰 시장이자 예측 기간 동안 6.3%의 CAGR로 가장 빠르게 성장할 것으로 예상됩니다. 이는 역내 파운드리 확장과 정부의 반도체 자급자족 정책 지원에 기인합니다. 중국은 가전제품 조립을 주도하고, 대만과 한국은 첨단 메모리 및 로직 노드에서 강점을 보이며, 인도는 인센티브 제도에 힘입어 비용 효율적인 패키징 대안으로 부상하고 있습니다.
* 북미: 자동차, 항공우주, 데이터센터 수요에 힘입어 두 번째로 큰 시장입니다. TSMC의 애리조나 공장과 인텔의 오하이오 공장 건설과 같은 국내 제조 프로젝트는 현지 소켓 조달을 증가시킬 것으로 예상됩니다. 실리콘 밸리의 AI 가속기 개발은 HBM이 풍부한 패키지에 대한 가장 까다로운 소켓 사양을 주도합니다.
* 유럽: 자동차 및 산업용 애플리케이션에 중점을 둡니다. 독일의 Tier-1 공급업체들은 견고한 열 사이클 성능을 갖춘 AEC-Q 인증 소켓을 요구합니다. 프랑스와 네덜란드는 고밀도 상호 연결 연구 개발에 기여하고 있으며, 환경 표준에 대한 규제 리더십은 유럽 구매자들을 베릴륨 프리 접점 재료로 유도하고 있습니다.

# 경쟁 환경

IC 소켓 시장은 중간 정도의 집중도를 보입니다. TE Connectivity, Smiths Interconnect, Yamaichi Electronics는 자체 재료 과학 및 글로벌 지원 네트워크를 기반으로 가장 광범위한 포트폴리오를 유지하고 있습니다. 중견 경쟁업체들은 고주파 RF, 웨이퍼 레벨 번인 또는 극한 온도 자동차 소켓과 같은 특정 틈새시장에 집중하고 있습니다.

주요 기업들의 전략적 움직임으로는 TE Connectivity의 맞춤형 미세 피치 테스트 헤드의 시장 출시 시간을 단축하는 모듈형 접점 블록 출시, Smiths Interconnect의 밀리미터파 애플리케이션용 스프링 프로브 형상 확장, Yamaichi의 0.3mm 이하 피치 소켓의 반복성을 강화하는 완전 자동화 검사 라인 투자가 있습니다.

기술 혁신 기업들은 적층 제조 및 정밀 미세 가공을 활용하여 AI 가속기 및 실리콘 포토닉스용 소량 맞춤형 소켓을 생산하며 민첩성 측면에서 기존 기업에 도전하고 있습니다. 공급망 복원력은 ABF 기판 할당을 확보하거나 부족 시 대체 라미네이트를 인증할 수 있는 공급업체를 차별화하는 요소입니다.

주요 IC 소켓 산업 리더:
* TE Connectivity PLC
* Yamaichi Electronics Co., Ltd.
* Smiths Interconnect Inc.
* Enplas Corporation
* Sensata Technologies Holding plc

# 최근 산업 동향

* 2025년 7월: TSMC는 증가하는 AI 칩셋 수요에 대응하기 위해 2026년까지 CoWoS 생산 능력을 33% 증대할 것이라고 확인했으며, 이는 초고핀 수 테스트 소켓에 새로운 기회를 창출합니다.
* 2025년 4월: Onto Innovation은 패널 레벨 패키징 발전을 위한 패키징 애플리케이션 우수 센터(Packaging Applications Center of Excellence)를 개설하여 2.5D/3D 칩렛용 소켓에 대한 새로운 검사 기준을 제시했습니다.
* 2025년 4월: TSMC는 12개 이상의 HBM 스택을 통합하는 9.5배 마스크 크기 CoWoS 제품 계획을 공개했으며, 이는 전례 없는 열 및 전기 부하를 관리할 수 있는 소켓을 필요로 합니다.
* 2024년 11월: Cohu는 HBM 장치용 Neon 검사 및 측정 플랫폼을 출시하여 차세대 번인 소켓에 대한 보완적인 검사 기능을 제공합니다.

본 보고서는 글로벌 IC 소켓 시장에 대한 포괄적인 분석을 제공합니다. IC 소켓은 집적회로(IC)를 쉽게 삽입하고 제거하며 납땜 시 열 손상으로부터 보호하는 역할을 하며, 특히 리드 핀이 짧은 장치나 프로토타이핑에 유용하게 사용됩니다.

시장 규모는 2026년 기준 11.9억 달러로 평가되며, 2026년부터 2031년까지 연평균 4.8%의 성장률을 기록할 것으로 전망됩니다.

주요 시장 성장 동력으로는 스마트폰 및 태블릿 생산 증가, 5G 네트워크 구축에 따른 RF 장치 수요 증대, 자동차 분야의 존 아키텍처(Zonal Architecture) ECU 확산, AI 가속기 내 고핀 수 ASIC 채택, 칩렛 기반 패키징의 빠른 도입, OSAT의 ‘양품 다이(known-good-die)’ 서비스를 위한 인라인 테스트 소켓 활용 등이 있습니다.

반면, 높은 초기 툴링 및 프로브 카드 비용, 첨단 노드에 따른 소켓 수명 단축, 베릴륨-구리 합금에 대한 환경 규제 등이 시장 성장을 저해하는 요인으로 작용합니다. 특히, 세라믹 ABF 기판의 지속적인 부족은 리드 타임 연장 및 비용 상승을 초래하는 가장 큰 공급망 과제로 지적됩니다.

지역별로는 아시아-태평양 지역이 강력한 제조 역량을 바탕으로 44.40%의 시장 점유율을 차지하며 글로벌 수요를 선도하고 있습니다. 소켓 유형별로는 미세 피치 BGA/CSP/WLCSP 소켓이 2031년까지 연평균 7.1%로 가장 빠르게 성장할 것으로 예상됩니다. 응용 분야에서는 자동차 부문의 존 아키텍처 및 반도체 콘텐츠 증가에 힘입어 6.5%의 연평균 성장률을 보이며 중요성이 부각되고 있습니다.

본 보고서는 소켓 유형(테스트 및 번인, 보드-투-보드/스루홀, 고밀도, 미세 피치 BGA/CSP/WLCSP), IC 패키지 유형(DIP, QFP/SOP, BGA/μBGA, LGA/PGA/CGA), 응용 분야(CPU 및 프로세서, 메모리 모듈, 센서 장치, RF 및 아날로그 부품, 광전자/포토닉 IC), 최종 사용자 산업(소비자 가전, 자동차, 산업 및 자동화, 통신 및 데이터 통신, 항공우주 및 방위, 헬스케어 및 의료 기기) 및 지역별로 시장을 세분화하여 상세한 분석을 제공합니다.

또한 시장 개요, 동인, 제약, 가치 사슬 분석, 규제 환경, 기술 전망, 포터의 5가지 경쟁 요인 분석, 가격 분석 등을 포함한 시장 환경을 다룹니다. 경쟁 환경 섹션에서는 시장 집중도, 주요 기업들의 전략적 움직임, 시장 점유율 분석 및 TE Connectivity, Smiths Interconnect, Yamaichi Electronics 등 주요 19개 기업에 대한 상세 프로필을 제공합니다. 궁극적으로 본 보고서는 시장 기회와 미래 전망에 대한 심층적인 통찰력을 제공하여 이해관계자들이 전략적 의사결정을 내릴 수 있도록 지원합니다.


Chart

Chart

1. 서론

  • 1.1 연구 가정 및 시장 정의
  • 1.2 연구 범위

2. 연구 방법론

3. 요약

4. 시장 환경

  • 4.1 시장 개요
  • 4.2 시장 동인
    • 4.2.1 스마트폰 및 태블릿 생산 급증
    • 4.2.2 5G 네트워크 출시로 RF 장치 수요 증가
    • 4.2.3 자동차 구역 아키텍처 ECU 확산
    • 4.2.4 AI 가속기의 고핀 수 ASIC
    • 4.2.5 칩렛 기반 패키징의 빠른 채택
    • 4.2.6 OSAT “양품 다이” 서비스를 위한 인라인 테스트 소켓
  • 4.3 시장 제약
    • 4.3.1 높은 초기 툴링 및 프로브 카드 비용
    • 4.3.2 고급 노드로 인한 소켓 수명 단축
    • 4.3.3 세라믹 기판 부족에 대한 공급망 노출
    • 4.3.4 베릴륨-구리 합금에 대한 환경 규제
  • 4.4 산업 가치 사슬 분석
  • 4.5 규제 환경
  • 4.6 기술 전망
  • 4.7 포터의 5가지 경쟁 요인 분석
    • 4.7.1 신규 진입자의 위협
    • 4.7.2 구매자의 교섭력
    • 4.7.3 공급업체의 교섭력
    • 4.7.4 대체 제품의 위협
    • 4.7.5 경쟁 강도
  • 4.8 가격 분석

5. 시장 규모 및 성장 예측 (가치)

  • 5.1 소켓 유형별
    • 5.1.1 테스트 및 번인
    • 5.1.2 보드-투-보드 / 스루홀 (DIP, SIP)
    • 5.1.3 고밀도 (PGA/LGA)
    • 5.1.4 미세 피치 BGA / CSP / WLCSP
  • 5.2 IC 패키지 유형별
    • 5.2.1 DIP
    • 5.2.2 QFP / SOP
    • 5.2.3 BGA / μBGA
    • 5.2.4 LGA / PGA / CGA
  • 5.3 애플리케이션별
    • 5.3.1 CPU 및 프로세서
    • 5.3.2 메모리 모듈 (DRAM, NAND)
    • 5.3.3 센서 장치
    • 5.3.4 RF 및 아날로그 부품
    • 5.3.5 광전자 / 포토닉 IC
  • 5.4 최종 사용자 산업별
    • 5.4.1 가전제품
    • 5.4.2 자동차
    • 5.4.3 산업 및 자동화
    • 5.4.4 통신 및 데이터 통신
    • 5.4.5 항공우주 및 방위
    • 5.4.6 헬스케어 및 의료 기기
  • 5.5 지역별
    • 5.5.1 북미
    • 5.5.2 남미
    • 5.5.3 유럽
    • 5.5.4 아시아 태평양
    • 5.5.5 중동
    • 5.5.6 아프리카

6. 경쟁 환경

  • 6.1 시장 집중도
  • 6.2 전략적 움직임
  • 6.3 시장 점유율 분석
  • 6.4 기업 프로필 (글로벌 수준 개요, 시장 수준 개요, 핵심 부문, 재무 정보(사용 가능한 경우), 전략 정보, 주요 기업의 시장 순위/점유율, 제품 및 서비스, 최근 개발 포함)
    • 6.4.1 TE Connectivity PLC
    • 6.4.2 Smiths Interconnect Inc.
    • 6.4.3 Yamaichi Electronics Co., Ltd.
    • 6.4.4 Enplas Corporation
    • 6.4.5 ISC Co., Ltd.
    • 6.4.6 Sensata Technologies Holding plc
    • 6.4.7 Ironwood Electronics, Inc.
    • 6.4.8 Plastronics Socket Company, Inc.
    • 6.4.9 INNO Global Inc.
    • 6.4.10 3M Company
    • 6.4.11 Amphenol Corp.
    • 6.4.12 Molex LLC (Koch Industries)
    • 6.4.13 Foxconn Interconnect Technology Ltd.
    • 6.4.14 Samtec Inc.
    • 6.4.15 Loranger International Corp.
    • 6.4.16 Aries Electronics Inc.
    • 6.4.17 Mill-Max Manufacturing Corp.
    • 6.4.18 WinWay Technology Co., Ltd.
    • 6.4.19 Cohu, Inc.

7. 시장 기회 및 미래 전망

❖본 조사 보고서에 관한 문의는 여기로 연락주세요.❖
H&I글로벌리서치 글로벌 시장조사 보고서 판매
***** 참고 정보 *****
IC 소켓은 인쇄회로기판(PCB)에 집적회로(IC) 칩을 직접 납땜하지 않고 장착 및 분리할 수 있도록 설계된 핵심적인 전자 부품입니다. 이는 IC 칩의 손상을 방지하고, 테스트 및 교체의 용이성을 제공하며, 전기적 연결과 기계적 고정 기능을 동시에 수행하는 역할을 합니다. 반도체 제조 공정부터 최종 제품의 유지보수에 이르기까지 다양한 단계에서 필수적으로 사용되며, 현대 전자 산업의 발전에 없어서는 안 될 중요한 요소로 자리매김하고 있습니다.

IC 소켓은 그 용도와 기능에 따라 여러 종류로 분류됩니다. 첫째, 테스트 소켓은 반도체 생산 과정에서 IC의 기능 및 성능을 검증하기 위해 사용됩니다. 고속, 고주파 신호 전송 특성과 높은 내구성을 요구하며, 번인(Burn-in) 테스트 소켓, 핸들러(Handler) 소켓, 프로브(Probe) 소켓 등이 여기에 해당합니다. 이들은 수많은 테스트 사이클을 견뎌야 하므로 정밀한 설계와 고품질 재료가 필수적입니다. 둘째, 양산 소켓은 최종 전자제품에 IC를 장착하기 위해 사용됩니다. BGA(Ball Grid Array), LGA(Land Grid Array), QFN(Quad Flat No-leads) 등 다양한 IC 패키지 형태에 맞춰 설계되며, 안정적인 전기적 연결과 진동 및 충격에 강한 고정력을 제공하는 것이 중요합니다. 셋째, 프로그래밍 소켓이나 디버깅 소켓과 같이 특정 목적을 위해 설계된 특수 소켓들도 있습니다. 이들은 펌웨어 업로드, 개발 단계에서의 오류 진단 등 특화된 기능을 수행합니다.

IC 소켓의 주요 용도는 반도체 제조 및 테스트, 전자제품 개발 및 디버깅, 그리고 생산 및 유지보수 분야로 나눌 수 있습니다. 반도체 제조사들은 웨이퍼 테스트, 패키징 후 최종 테스트, 그리고 장시간 고온 환경에서 IC의 신뢰성을 검증하는 번인 테스트에 IC 소켓을 활용합니다. 전자제품 개발 단계에서는 프로토타입 제작, 펌웨어 개발, 기능 검증 등을 위해 IC 소켓을 사용하여 IC를 손쉽게 교체하며 개발 효율을 높입니다. 또한, 최종 제품의 모듈 교체, 업그레이드, 수리 시에도 IC 소켓은 유지보수의 편의성을 제공하여 제품의 수명 연장과 비용 절감에 기여합니다. 산업용 장비, 데이터 센터의 서버 및 스토리지 장비 등 높은 신뢰성과 내구성이 요구되는 분야에서도 IC 소켓은 핵심 부품으로 사용됩니다.

IC 소켓의 성능을 좌우하는 관련 기술로는 접촉 기술, 재료 공학, 정밀 가공 기술, 열 관리 기술, 그리고 신호 무결성 기술 등이 있습니다. 접촉 기술은 IC 핀과 소켓 간의 전기적 연결을 담당하며, 스프링 핀(Pogo Pin), 엘라스토머(Elastomer), 클램프(Clamp) 등 다양한 방식이 개발되어 고밀도, 고속 신호 전송에 최적화되고 있습니다. 재료 공학은 고성능 플라스틱(PEEK, LCP 등)과 금속 합금(베릴륨 구리, 팔라듐 합금 등)을 사용하여 내열성, 내화학성, 전도성, 탄성 등 소켓의 물리적, 전기적 특성을 최적화합니다. 초정밀 CNC 가공, 사출 성형 등의 정밀 가공 기술은 미세 피치(Fine Pitch)의 IC 패키지에 대응하는 소켓을 제작하는 데 필수적입니다. 고성능 IC의 발열 문제를 해결하기 위한 방열 설계와 히트싱크 통합 등의 열 관리 기술 또한 중요하며, 고속 데이터 전송 시 신호 왜곡을 최소화하기 위한 임피던스 매칭, 크로스토크(Crosstalk) 감소 설계 등 신호 무결성 기술도 핵심적인 요소입니다.

IC 소켓 시장은 반도체 산업의 지속적인 성장과 밀접하게 연관되어 있습니다. 인공지능(AI), 사물인터넷(IoT), 5G 통신, 자율주행 등 첨단 기술 분야의 발전은 고성능, 고집적 IC의 수요를 폭발적으로 증가시키고 있으며, 이는 IC 소켓 시장의 성장을 견인하는 주요 동력입니다. 특히 IC 패키징 기술의 고도화와 미세 피치화는 더욱 정밀하고 복잡한 IC 소켓의 개발을 요구하고 있습니다. 현재 IC 소켓 시장은 소수의 글로벌 선두 기업들이 기술력과 정밀도를 바탕으로 시장을 주도하고 있으며, 고속, 고주파, 고밀도화 요구에 대응하는 기술 개발이 핵심 경쟁력으로 부상하고 있습니다. 또한, 번인 테스트 소켓의 중요성 증가와 모듈화 및 자동화 솔루션과의 통합 또한 주요 시장 트렌드입니다.

미래 IC 소켓 시장은 더욱 미세한 피치, 더 높은 주파수, 더 많은 핀 수에 대응하는 기술 개발을 통해 지속적으로 발전할 것으로 전망됩니다. 극저온/고온, 고습 등 극한 환경에서의 안정성을 확보하고, AI 기반의 스마트 소켓 기술(예측 유지보수, 자동 보정 등)이 도입될 가능성도 있습니다. 차세대 반도체인 HBM(High Bandwidth Memory), 칩렛(Chiplet) 기술 및 첨단 패키징 기술의 확산은 IC 소켓의 수요를 더욱 증가시킬 것이며, 전기차, 자율주행, 로봇 등 신산업 분야에서의 적용 확대도 기대됩니다. 데이터 센터 및 클라우드 컴퓨팅 인프라 투자 증가 또한 IC 소켓 시장의 성장에 긍정적인 영향을 미칠 것입니다. 그러나 기술 난이도 상승에 따른 개발 비용 증가, 글로벌 공급망의 불안정성, 그리고 환경 규제 및 지속 가능성 요구 증대는 미래 IC 소켓 산업이 직면할 도전 과제입니다. 그럼에도 불구하고, IC 소켓은 반도체 산업의 핵심 부품으로서 미래 전자 산업의 발전에 필수적인 역할을 계속 수행할 것입니다.
