후막 저항기 시장 개요 및 전망 (2025-2030)

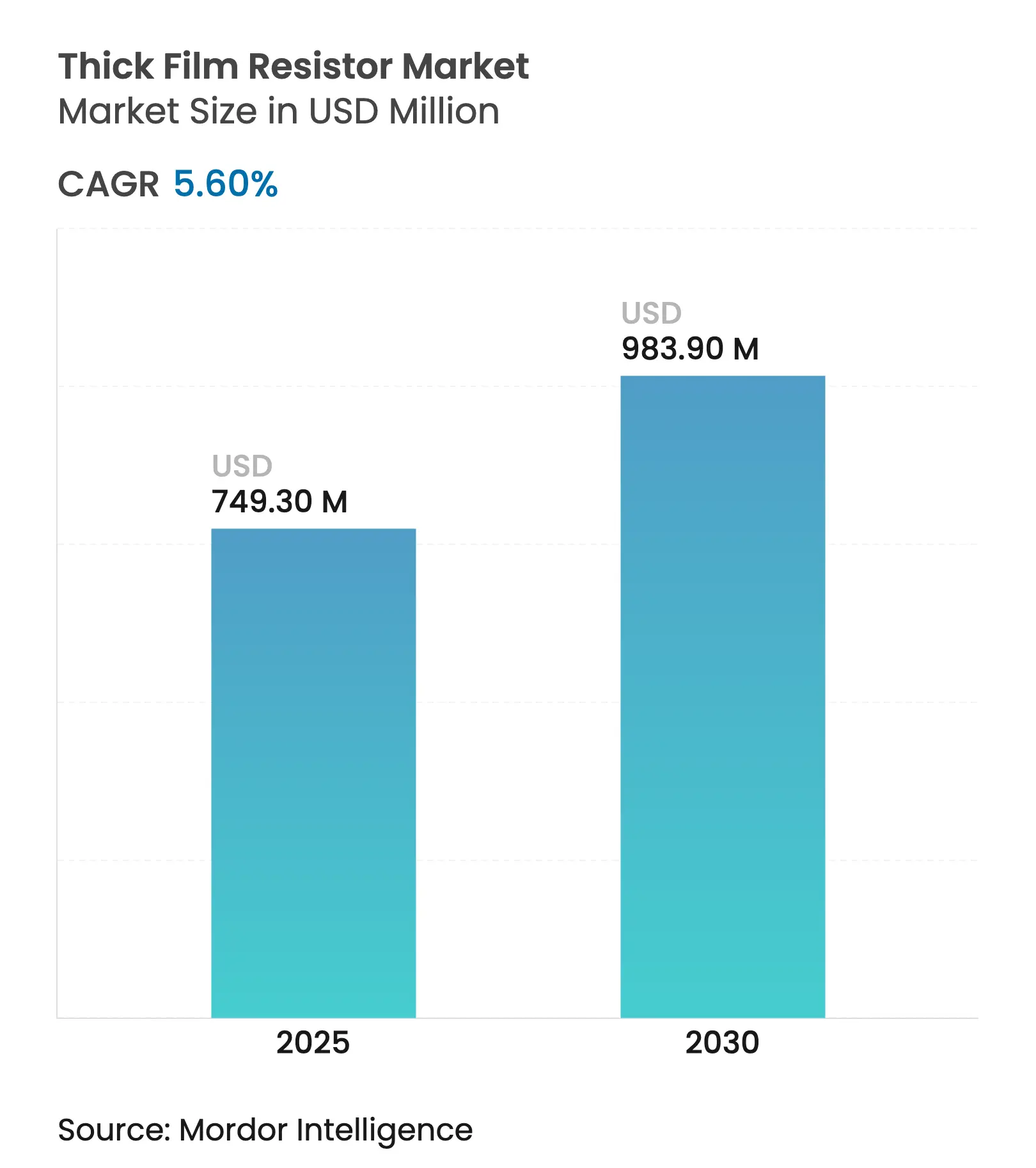

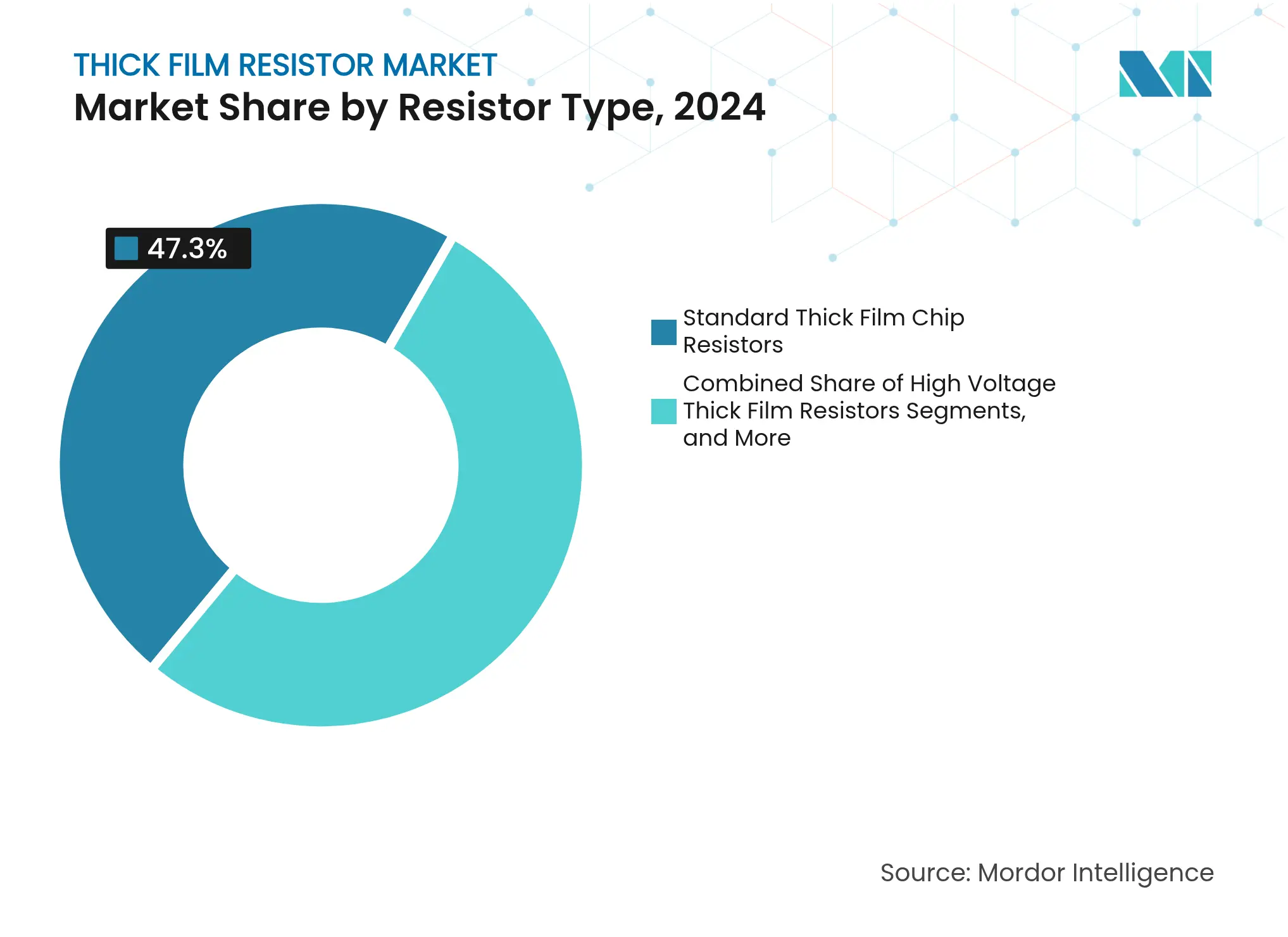

Mordor Intelligence의 분석에 따르면, 후막 저항기 시장은 2025년 7억 4,930만 달러에서 2030년 9억 8,390만 달러로 성장하며, 해당 기간 동안 연평균 5.6%의 견조한 성장률을 기록할 것으로 전망됩니다. 이러한 성장은 차량 전동화 가속화, 산업용 전력 전자 장치 발전, 그리고 전자 부문의 소형화 추세에 크게 기인합니다. 특히 아시아 태평양 지역이 2024년 매출의 48.3%를 차지하며 가장 큰 시장이자 8.3%의 가장 빠른 CAGR을 보이는 핵심 성장 동력으로 작용하고 있습니다. 시장 집중도는 중간 수준으로 평가됩니다.
주요 시장 동인:
1. 전기 파워트레인 내 고전압 후막 저항기 채택 증가 (+1.8% CAGR 영향): 전기차 플랫폼이 400V에서 800V 아키텍처로 전환됨에 따라 최대 3kV 정격 칩에 대한 수요가 급증하고 있습니다. Stackpole의 RVCA 시리즈와 같이 펄스 내구성과 열 안정성을 갖춘 고전압 저항기는 트랙션 인버터 및 온보드 충전기 설계에서 중요한 역할을 하며, 아시아 태평양, 유럽, 북미 지역에서 중기적인 성장을 견인합니다.
2. 5G RF 모듈 내 소형 수동 부품 수요 증가 (+1.2% CAGR 영향): 5G 기지국은 밀리미터파 주파수에서 기생 효과를 줄이기 위해 Yageo의 RC0075(0.3mm x 0.15mm)와 같은 초소형 저항기를 필요로 합니다. 이는 아시아 태평양 지역의 핸드셋 및 인프라 공장을 중심으로 단기적인 수요를 촉진합니다.
3. 차량 ADAS 및 전력 전자 장치의 급속한 확장 (+0.9% CAGR 영향): 첨단 운전자 보조 시스템(ADAS)은 엔진룸 내 고온 영역에 전자 장치를 배치하게 되면서 Panasonic의 ERJ-PM8 시리즈와 같은 AEC-Q200 및 항황화 표준을 충족하는 고온 안정성 저항기에 대한 수요를 높입니다. 이는 유럽과 북미를 중심으로 중기적인 시장 성장을 촉진합니다.
4.
（내용이 너무 길어 생략되었습니다.）
❖본 조사 보고서에 관한 문의는 여기로 연락주세요.❖
후막 저항기는 전자 회로에서 전류의 흐름을 제어하고 전압을 분배하며 신호를 조절하는 데 사용되는 핵심 수동 부품 중 하나입니다. 이는 세라믹 기판 위에 저항 재료 페이스트를 스크린 인쇄 방식으로 도포한 후 고온에서 소성하여 형성되는 저항기를 의미합니다. 주로 알루미나와 같은 고순도 세라믹 기판을 사용하며, 저항 페이스트는 금속 산화물(예: 루테늄 산화물), 유리 프릿, 그리고 유기 바인더의 혼합물로 구성됩니다. 이 공정은 비교적 간단하고 비용 효율적이며, 넓은 범위의 저항값을 구현할 수 있다는 장점을 가집니다. 또한, 높은 전력 처리 능력과 우수한 열 안정성을 제공하여 다양한 전자 제품에 널리 적용되고 있습니다. 후막 저항기는 박막 저항기에 비해 제조 공정이 덜 복잡하고 두께가 두꺼워 정밀도는 다소 낮을 수 있으나, 대량 생산에 유리하며 견고성이 뛰어나다는 특징을 지닙니다.
후막 저항기의 종류는 형태, 재료, 용도에 따라 다양하게 분류될 수 있습니다. 가장 일반적인 형태는 칩 저항기로, 표면 실장 기술(SMT)에 최적화되어 소형화 및 고밀도 실장에 기여합니다. 이 외에도 여러 개의 저항기가 하나의 패키지에 집적된 어레이 저항기나 네트워크 저항기가 있으며, 이는 회로의 공간 효율성을 높이는 데 유용합니다. 또한, 저항값을 조절할 수 있는 가변 저항기인 포텐셔미터나 트리머 저항기 역시 후막 기술을 기반으로 제작됩니다. 재료 측면에서는 루테늄 산화물 기반의 저항 페이스트가 가장 널리 사용되며, 이는 안정적인 저항 특성과 넓은 저항 범위 구현에 유리합니다. 특정 고전력 또는 고주파 용도를 위해 다른 금속 산화물이나 합금 재료가 사용되기도 합니다. 용도에 따라서는 일반적인 신호 처리용 저항기부터 고전력용, 고정밀용(레이저 트리밍을 통해 정밀도 향상), 그리고 고주파 특성을 요구하는 특수 저항기까지 다양한 제품군이 존재합니다.
후막 저항기는 그 범용성과 신뢰성 덕분에 광범위한 산업 분야에서 활용되고 있습니다. 가전제품 분야에서는 TV, 냉장고, 세탁기, 에어컨 등 거의 모든 전자회로에 필수적으로 사용됩니다. 자동차 전자장치 분야에서는 엔진 제어 장치(ECU), 센서 모듈, 인포테인먼트 시스템 등 차량의 안전 및 편의 기능을 담당하는 핵심 부품으로 자리매김하고 있습니다. 통신장비 분야에서는 스마트폰, 기지국, 라우터 등에서 신호 처리 및 전력 관리에 기여하며, 산업용 장비에서는 전원 공급 장치, 제어 시스템, 계측 장비 등에서 안정적인 동작을 보장합니다. 또한, LED 조명 드라이버 회로, 의료기기, 전력 변환 장치(SMPS) 등 다양한 전자기기 및 시스템에 필수적으로 적용되어 안정적인 성능을 구현하는 데 중요한 역할을 수행합니다.
후막 저항기 기술은 여러 관련 기술들과 상호 보완적으로 발전해 왔습니다. 핵심적인 관련 기술로는 정밀한 패턴을 형성하는 스크린 인쇄 기술, 저항 페이스트를 기판에 견고하게 고정시키는 고온 소성 기술, 그리고 저항값을 미세하게 조절하여 정밀도를 높이는 레이저 트리밍 기술이 있습니다. 특히 레이저 트리밍은 후막 저항기의 정밀도를 박막 저항기에 준하는 수준으로 향상시키는 데 기여합니다. 또한, 칩 저항기의 대량 생산 및 회로 기판 실장을 가능하게 하는 표면 실장 기술(SMT)은 후막 저항기의 보급을 가속화시켰습니다. 후막 기술은 여러 수동 부품과 능동 부품을 하나의 세라믹 기판 위에 집적하는 하이브리드 IC(HIC) 제조의 기반 기술이기도 합니다. 이 외에도 고품질의 세라믹 기판 제조 기술과 박막 저항기 기술과의 비교 및 보완 관계를 통해 지속적인 기술 발전을 이루고 있습니다.
후막 저항기 시장은 전자제품의 소형화, 고성능화, 다기능화 추세에 힘입어 꾸준한 성장세를 보이고 있습니다. 전 세계적으로 Murata, Rohm, Yageo, Samsung Electro-Mechanics, LG Innotek 등 다수의 글로벌 기업들이 시장을 주도하고 있으며, 이들 기업은 기술 혁신과 생산 효율성 증대를 통해 경쟁 우위를 확보하고 있습니다. 시장의 주요 트렌드는 더욱 작은 크기에 더 높은 전력 처리 능력과 정밀도를 구현하는 소형화 및 고밀도화입니다. 또한, 5G 통신, 사물 인터넷(IoT), 인공지능(AI), 자율주행차 등 신기술의 발전은 후막 저항기에 대한 새로운 수요를 창출하고 있습니다. 특히, 자동차 전장화 및 산업용 장비의 스마트화는 고신뢰성 및 고온 환경 대응이 가능한 후막 저항기의 수요를 견인하고 있습니다. 가격 경쟁이 심화되는 가운데, 제조사들은 고부가가치 제품 개발과 친환경 소재 적용을 통해 시장 경쟁력을 강화하고 있습니다.
미래 후막 저항기 시장은 지속적인 기술 혁신과 새로운 응용 분야의 확대를 통해 더욱 발전할 것으로 전망됩니다. 첫째, 소형화 및 고밀도화 추세는 더욱 가속화되어, 제한된 공간 내에서 더 많은 기능을 구현할 수 있는 초소형, 초박형 제품 개발이 이루어질 것입니다. 둘째, 고성능화 요구에 따라 고전력, 고주파, 고온 환경에서의 안정성과 신뢰성을 향상시키는 기술 개발이 중요해질 것입니다. 특히 5G 및 미래 통신 기술의 발전에 맞춰 고주파 특성이 우수한 저항기의 수요가 증가할 것으로 예상됩니다. 셋째, 친환경 및 지속 가능성에 대한 관심이 높아지면서 유해 물질 사용을 최소화하고 재활용성을 높이는 친환경 소재 및 공정 기술 개발이 활발히 이루어질 것입니다. 넷째, 스마트 센서, 웨어러블 기기, 유연 전자제품 등 새로운 응용 분야에 적용하기 위한 유연 기판과의 결합 기술 및 저전력 특성 강화 연구가 진행될 것입니다. 마지막으로, 인공지능과 빅데이터를 활용한 제조 공정의 지능화 및 최적화를 통해 생산 효율성을 극대화하고 불량률을 최소화하는 방향으로 발전할 것으로 기대됩니다. 이러한 기술 발전은 후막 저항기가 미래 전자 산업의 핵심 부품으로서 그 중요성을 더욱 공고히 하는 데 기여할 것입니다.
