도파관 시장 규모 및 점유율 분석 – 성장 동향 및 전망 (2025-2030년)

※본 조사 보고서는 영문 PDF 형식이며, 아래는 영어를 한국어로 자동번역한 내용입니다. 보고서의 상세한 내용은 샘플을 통해 확인해 주세요.
❖본 조사 보고서의 견적의뢰 / 샘플 / 구입 / 질문 폼❖

도파관 시장 개요 (2025-2030)

1. 시장 규모 및 성장 전망

도파관 시장은 2025년 47억 8천만 달러 규모에서 2030년까지 62억 9천만 달러에 이를 것으로 전망되며, 예측 기간(2025-2030) 동안 연평균 5.64%의 견고한 성장률을 보일 것으로 예상됩니다. 아시아 태평양 지역이 가장 빠르게 성장하며 가장 큰 시장 점유율을 차지할 것으로 분석됩니다. 시장 집중도는 중간 수준입니다.

2. 주요 시장 동인 및 트렌드

도파관 시장의 성장은 주로 5G 네트워크의 확산, 데이터센터 광학 인터커넥트의 활발한 도입, 그리고 실험실 수준의 포토닉 기술 상용화에 의해 주도되고 있습니다. 특히 실리콘 포토닉스와 기존 금속 구조의 융합이 가속화되면서, 공급업체들은 기계적 견고성과 소형화 및 고주파 성능 요구 사이의 균형을 맞추는 데 주력하고 있습니다. 국방 분야의 주요 기업, 반도체 파운드리, 아시아 계약 제조업체 간의 경쟁이 심화되면서, RF(무선 주파수) 기술 유산과 웨이퍼 스케일 생산 능력을 통합하는 기업으로 협상력이 이동하고 있습니다. 또한, 유전체 도파관이 더 가벼운 폼팩터와 선명한 광학 성능을 제공하며 의료 기기 및 소비자 AR(증강 현실) 분야에서도 새로운 기회가 창출되고 있습니다.

3. 주요 부문별 분석 (2024년 점유율 및 2030년까지의 CAGR)

* 도파관 유형별: 경질 직사각형 도파관이 2024년 시장 점유율의 44.12%를 차지하며 높은 전력 처리 능력을 바탕으로 시장을 주도하고 있으나, 유전체 통합형 도파관은 2030년까지 6.15%의 연평균 성장률을 기록하며 소형화 및 경량화 추세에 따라 빠르게 성장할 것으로 예상됩니다.
* 주파수 대역별: X-대역이 2024년 시장 점유율의 28.68%를 차지했으나, Ka-대역 솔루션은 2030년까지 7.38%의 가장 높은 연평균 성장률을 보이며 시장 확대를 이끌 것으로 전망됩니다. 이는 소형 안테나에 유리한 저궤도(LEO) 광대역 위성 통신망의 확산에 기인합니다.
* 재료 기술별: 금속 플랫폼이 2024년 시장 점유율의 61.34%로 여전히 강세를 보이지만, 실리콘 포토닉 도파관은 2030년까지 7.43%의 연평균 성장률을 기록하며 웨이퍼 스케일 통합을 통해 지연 시간을 줄이고 비트당 에너지 소비를 낮추는 데 기여할 것입니다.
* 최종 사용자 산업별: 국방 및 항공우주 부문이 2024년 시장 점유율의 37.29%를 차지했으나, 통신 및 데이터센터 부문이 5.73%의 가장 빠른 연평균 성장률을 보이며 시장 성장을 주도할 것으로 예상됩니다. 이는 5G 소형 셀 밀집화와 AI 클러스터의 광학 패브릭 수요 증가에 따른 것입니다.
* 지역별: 아시아 태평양 지역이 2024년 매출의 34.74%를 차지하며 시장을 선도했으며, 2030년까지 6.26%의 연평균 성장률을 기록할 것으로 전망됩니다.

4. 시장 성장 동인 상세 분석

* 5G 및 차세대 무선 인프라 확산 (CAGR에 1.2% 영향): 6G 연구 및 밀리미터파 5G 셀의 밀집화는 24GHz 이상 주파수에서 동축 케이블의 한계를 드러내며, 대규모 MIMO 안테나 어레이에서 손실을 줄이는 정밀 가공 도파관 부품으로의 전환을 유도하고 있습니다. 하이브리드 도파관-안테나 통합 및 Open RAN 도입은 이러한 추세를 더욱 가속화합니다.
* 데이터센터 광학 인터커넥트의 급속한 확장 (CAGR에 0.8% 영향): 레인당 100Gbps를 초과하는 대역폭 증가는 하이퍼스케일러들이 구리 트레이스에서 실리콘 포토닉 도파관으로 전환하게 만듭니다. 이는 초기 장치 비용은 높지만 비트당 에너지 소비를 줄입니다. 코패키징 광학 기술과 AI 훈련 클러스터의 메모리 분리 현상은 저손실 광학 채널의 채택을 촉진합니다.
* 국방 분야 첨단 레이더 시스템 채택 증가 (CAGR에 0.6% 영향): 다기능 레이더 현대화는 질화갈륨(GaN)의 높은 전력 밀도를 견디고 넓은 순간 대역폭에서 민첩한 빔 조향을 지원하는 도파관 어셈블리를 요구합니다. 극심한 열 부하와 낮은 수동 상호 변조를 해결하기 위한 새로운 브레이징 합금 및 내부 냉각 채널 개발이 중요합니다.
* 도파관 디스플레이를 갖춘 AR/VR 웨어러블 수요 증가 (CAGR에 0.4% 영향): 도파관 결합기는 무거운 유리가 필요 없이 50도 시야각을 달성하는 소형 광학 장치를 가능하게 합니다. 메타(Meta)와 애플(Apple)의 나노 임프린트 리소그래피 및 마이크로-OLED 이미터 투자가 이를 뒷받침합니다.

5. 시장 성장 저해 요인 상세 분석

* 정밀 도파관 가공의 높은 제조 비용 (CAGR에 -0.7% 영향): Ka-대역 플랜지의 0.2마이크로미터 미만 표면 마감 사양은 5축 가공 셀당 200만 달러 이상의 기계 투자 비용을 요구하며, 이는 소규모 계약업체에 진입 장벽으로 작용합니다. 낮은 생산량의 국방 프로젝트에서는 설정 비용이 프로그램 예산의 50% 이상을 차지하기도 합니다.
* 밀리미터파 대역의 엄격한 열 관리 제약 (CAGR에 -0.5% 영향): 40GHz 이상 주파수에서 열 구배는 도파관 조인트를 미크론 단위로 왜곡시키고 VSWR(전압 정재파비)을 저하시킵니다. 이는 고가의 인바(invar) 또는 탄소 복합재 사용을 강제하며 조립 공정을 복잡하게 만듭니다. 능동 냉각은 무게를 증가시키고 신뢰성을 낮추며 우주선 탑재량 마진을 줄여 상업용 고전력 SATCOM 단말기 채택을 지연시킵니다.

6. 지역별 시장 분석

* 아시아 태평양: 2024년 매출의 34.74%를 차지하며 시장을 선도했으며, 2030년까지 6.26%의 연평균 성장률이 예상됩니다. 이는 반도체 생산 능력 및 5G 인프라에 대한 투자가 집중된 결과입니다. 중국 파운드리는 미국 실리콘 포토닉스 라인을 모방하고 있으며, 일본과 한국 공급업체는 프리미엄 레이더에 사용되는 초평탄 유리 및 고순도 금속을 공급합니다.
* 북미: CHIPS Act의 지원을 받는 국방 및 첨단 연구 프로그램을 통해 시장 점유율을 유지하고 있습니다. 하이퍼스케일 클라우드 운영자들의 AI 클러스터 확산은 광학 백플레인에 대한 국내 수요를 증폭시킵니다.
* 유럽: 독일을 중심으로 한 자동차 레이더 분야의 리더십을 바탕으로 76-81GHz 플렉스-트위스터블 도파관에 대한 꾸준한 주문을 유지하고 있습니다. EU 그린 딜(Green Deal) 기금은 에너지 효율적인 백홀 장비 채택을 촉진합니다.

7. 경쟁 환경

도파관 시장은 중간 정도의 파편화된 구조를 보이며, L3Harris 및 Teledyne과 같은 국방 분야 강자들이 고전력 틈새시장을 지배하고 있습니다. 반면 인텔(Intel) 및 글로벌파운드리(GlobalFoundries)와 같은 반도체 대기업들은 포토닉 통합 분야로 진출하고 있습니다. 웨이퍼 스케일 경제성과 전통적인 정밀 가공 기술이 충돌하는 지점에서 경쟁이 심화되고 있습니다. 포토닉 장치 설계, 마이크로파 시뮬레이션 및 자동화된 조립 기술을 융합할 수 있는 기업이 전략적 우위를 확보할 것입니다.

시장 통합 추세는 수직 통합 형태로 나타나고 있으며, 파운드리 기업들이 패키징 업체를 인수하고 국방 OEM들이 특수 도파관 업체를 인수하여 공급망을 확보하고 있습니다. AI 기반 설계 최적화는 모드 순도 및 열 드리프트 예측을 통해 개발 주기를 단축하며, 데이터를 활용하여 생산성을 향상시키는 기업을 차별화합니다.

8. 주요 기업 및 최근 산업 동향

주요 도파관 산업 리더로는 L3Harris Technologies Inc., Teledyne Technologies Incorporated, Eravant Inc., M2 Global Technology Ltd., Pasternack Enterprises Inc. 등이 있습니다.

최근 산업 동향으로는 다음과 같은 사례들이 있습니다:
* 2025년 10월: 인텔(Intel)은 AI 데이터센터의 코패키징 광학 수요를 충족하기 위해 아일랜드에 5억 달러 규모의 실리콘 포토닉스 생산 능력 확장을 발표했습니다.
* 2025년 9월: L3Harris Technologies는 차세대 Ka-대역 레이더 도파관 시스템에 대해 미 공군으로부터 7억 5천만 달러 규모의 계약을 확보했습니다.
* 2025년 8월: 글로벌파운드리(GlobalFoundries)는 하이퍼스케일 스위치용 실리콘 포토닉 코패키징 광학 기술에 대해 마벨 테크놀로지(Marvell Technology)와 파트너십을 맺었습니다.
* 2025년 7월: TSMC는 리튬-나이오베이트 도파관 라인을 포함하여 대만의 포토닉 반도체에 28억 달러를 투자할 계획을 발표했습니다.

글로벌 도파관 시장 보고서 요약

본 보고서는 글로벌 도파관 시장에 대한 포괄적인 분석을 제공하며, 시장 정의, 연구 방법론, 주요 요약, 시장 환경, 규모 및 성장 예측, 경쟁 환경, 시장 기회 및 미래 전망을 상세히 다룹니다.

1. 시장 규모 및 성장 전망
글로벌 도파관 시장은 2025년 47.8억 달러 규모에서 2030년까지 62.9억 달러로 성장할 것으로 전망됩니다. 특히 유전체 통합 도파관은 전자 및 의료 기기의 소형화 요구에 힘입어 연평균 6.15%의 가장 빠른 성장률을 보일 것으로 예상됩니다. 실리콘 포토닉스 도파관은 데이터 센터의 전력 소비 및 지연 시간 단축에 기여하며 연평균 7.43%의 높은 성장률을 기록할 것입니다.

2. 시장 동인
시장의 주요 성장 동력으로는 5G 및 차세대 무선 인프라의 확산, 데이터 센터 광학 인터커넥트의 급속한 확장, 국방 분야에서 첨단 레이더 시스템 채택 증가, 도파관 디스플레이를 갖춘 AR/VR 웨어러블 수요 증가, 테라헤르츠 링크용 위상학적 광자 도파관의 상용화, 그리고 군용 등급 도파관 부품의 공급망 현지화 이니셔티브 등이 있습니다.

3. 시장 제약
반면, 시장 성장을 저해하는 요인으로는 정밀 도파관 가공의 높은 제조 비용, 밀리미터파 대역에서의 엄격한 열 관리 제약, 리튬 나이오베이트 온 인슐레이터(LNOI)용 초저손실 리소그래피 용량 부족, 그리고 장기 이식형 기기에서 신흥 폴리머 도파관의 신뢰성 문제 등이 지적됩니다. 특히 밀리미터파 대역에서 서브마이크로미터 공차 내에서 표면 마감을 유지하는 것이 높은 가공 비용과 긴 리드 타임을 유발하는 주요 생산 과제로 꼽힙니다.

4. 주요 시장 세분화 분석
* 도파관 유형별: 경질 직사각형 도파관은 고출력 레이더 및 위성 링크에서의 확고한 사용으로 현재 시장에서 44.12%의 가장 큰 비중을 차지하고 있습니다.
* 재료 기술별: 금속 도파관, 실리콘 포토닉스 도파관, 폴리머 및 바이오폴리머 도파관, 리튬 나이오베이트 온 인슐레이터 도파관 등이 분석됩니다.
* 주파수 대역별: C-대역, X-대역, Ku-대역, Ka-대역 및 그 이상으로 구분됩니다.
* 최종 사용자 산업별: 국방 및 항공우주, 통신 및 데이터 센터, 의료 및 생체 의료, 산업 및 제조 자동화, 소비자 가전 및 XR(확장 현실) 분야가 포함됩니다.
* 지역별: 아시아 태평양 지역은 5G 구축 및 반도체 생산 능력에 힘입어 2024년 매출의 34.74%를 차지하며 가장 큰 시장 점유율을 보입니다. 북미, 유럽, 남미, 중동, 아프리카 시장도 상세히 분석됩니다.

5. 경쟁 환경 및 미래 전망
보고서는 시장 집중도, 주요 기업들의 전략적 움직임, 시장 점유율 분석을 통해 경쟁 환경을 조명합니다. L3Harris Technologies Inc., Teledyne Technologies Incorporated, Intel Corporation 등 주요 20개 기업의 프로필을 제공하며, 시장 기회와 미래 전망에 대한 심층적인 평가를 통해 잠재적인 성장 영역과 미충족 수요를 제시합니다.

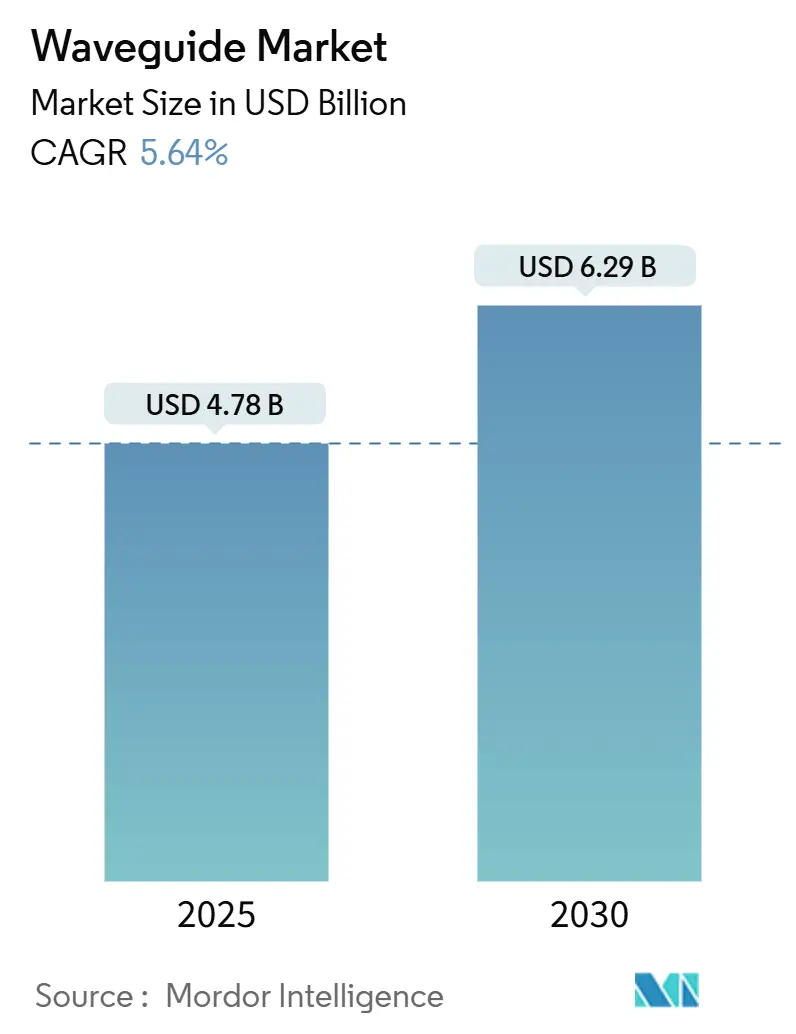

Chart

Chart

1. 서론

  • 1.1 연구 가정 및 시장 정의
  • 1.2 연구 범위

2. 연구 방법론

3. 요약

4. 시장 환경

  • 4.1 시장 개요
  • 4.2 시장 동인
    • 4.2.1 5G 및 차세대 무선 인프라 확산
    • 4.2.2 데이터 센터 광학 인터커넥트의 급속한 확장
    • 4.2.3 국방 분야에서 첨단 레이더 시스템 채택 증가
    • 4.2.4 도파관 디스플레이를 갖춘 AR/VR 웨어러블 수요 증가
    • 4.2.5 테라헤르츠 링크용 위상학적 광자 도파관의 상용화
    • 4.2.6 군용 도파관 부품의 공급망 현지화 이니셔티브
  • 4.3 시장 제약
    • 4.3.1 정밀 도파관 가공의 높은 제조 비용
    • 4.3.2 밀리미터파 대역에서의 엄격한 열 관리 제약
    • 4.3.3 절연체 상 리튬 나이오베이트용 초저손실 리소그래피 용량 부족
    • 4.3.4 장기 이식형 장치에서 나타나는 폴리머 도파관 신뢰성 문제
  • 4.4 산업 가치 사슬 분석
  • 4.5 규제 환경
  • 4.6 기술 전망
  • 4.7 포터의 5가지 경쟁 요인 분석
    • 4.7.1 신규 진입자의 위협
    • 4.7.2 공급업체의 교섭력
    • 4.7.3 구매자의 교섭력
    • 4.7.4 대체재의 위협
    • 4.7.5 경쟁 강도
  • 4.8 거시 경제 요인이 시장에 미치는 영향

5. 시장 규모 및 성장 예측 (가치)

  • 5.1 도파관 유형별
    • 5.1.1 강성 직사각형
    • 5.1.2 원형
    • 5.1.3 유연한 비틀림 가능
    • 5.1.4 유전체 통합
  • 5.2 주파수 대역별
    • 5.2.1 C-대역
    • 5.2.2 X-대역
    • 5.2.3 Ku-대역
    • 5.2.4 Ka-대역 이상
  • 5.3 재료 기술별
    • 5.3.1 금속 도파관
    • 5.3.2 실리콘 포토닉 도파관
    • 5.3.3 폴리머 및 바이오폴리머 도파관
    • 5.3.4 절연체 위 리튬 나이오베이트 도파관
  • 5.4 최종 사용자 산업별
    • 5.4.1 국방 및 항공우주
    • 5.4.2 통신 및 데이터 센터
    • 5.4.3 의료 및 생체 의학
    • 5.4.4 산업 및 제조 자동화
    • 5.4.5 가전제품 및 XR
  • 5.5 지역별
    • 5.5.1 북미
    • 5.5.1.1 미국
    • 5.5.1.2 캐나다
    • 5.5.1.3 멕시코
    • 5.5.2 남미
    • 5.5.2.1 브라질
    • 5.5.2.2 아르헨티나
    • 5.5.2.3 남미 기타 지역
    • 5.5.3 유럽
    • 5.5.3.1 독일
    • 5.5.3.2 영국
    • 5.5.3.3 프랑스
    • 5.5.3.4 이탈리아
    • 5.5.3.5 스페인
    • 5.5.3.6 러시아
    • 5.5.3.7 유럽 기타 지역
    • 5.5.4 아시아 태평양
    • 5.5.4.1 중국
    • 5.5.4.2 일본
    • 5.5.4.3 인도
    • 5.5.4.4 대한민국
    • 5.5.4.5 호주 및 뉴질랜드
    • 5.5.4.6 아시아 태평양 기타 지역
    • 5.5.5 중동
    • 5.5.5.1 사우디아라비아
    • 5.5.5.2 아랍에미리트
    • 5.5.5.3 튀르키예
    • 5.5.5.4 중동 기타 지역
    • 5.5.6 아프리카
    • 5.5.6.1 남아프리카 공화국
    • 5.5.6.2 나이지리아
    • 5.5.6.3 케냐
    • 5.5.6.4 아프리카 기타 지역

6. 경쟁 환경

  • 6.1 시장 집중도
  • 6.2 전략적 움직임
  • 6.3 시장 점유율 분석
  • 6.4 기업 프로필 (글로벌 수준 개요, 시장 수준 개요, 핵심 부문, 재무 정보(사용 가능한 경우), 전략 정보, 주요 기업의 시장 순위/점유율, 제품 및 서비스, 최근 개발 포함)
    • 6.4.1 L3Harris Technologies Inc.
    • 6.4.2 Teledyne Technologies Incorporated
    • 6.4.3 Eravant Inc.
    • 6.4.4 M2 Global Technology Ltd.
    • 6.4.5 Pasternack Enterprises Inc.
    • 6.4.6 Cobham Advanced Electronic Solutions Inc.
    • 6.4.7 Smiths Group plc
    • 6.4.8 SAGE Millimeter Inc. (legacy)
    • 6.4.9 UIY Technology Co. Ltd.
    • 6.4.10 RF-Lambda Ltd.
    • 6.4.11 Kete Microwave Electronics Co. Ltd.
    • 6.4.12 TRAK Microwave Corporation
    • 6.4.13 VidaRF Inc.
    • 6.4.14 Microot Microwave Inc.
    • 6.4.15 Deewave Electronics Co. Ltd.
    • 6.4.16 Microwave Devices Inc.
    • 6.4.17 Sivers Semiconductors AB
    • 6.4.18 GlobalFoundries Inc. (Silicon Photonics)
    • 6.4.19 Intel Corporation (Silicon Photonics)
    • 6.4.20 Marvell Technology Group Ltd. (Co-Packaged Optics)

7. 시장 기회 및 미래 전망

❖본 조사 보고서에 관한 문의는 여기로 연락주세요.❖
H&I글로벌리서치 글로벌 시장조사 보고서 판매
***** 참고 정보 *****
도파관은 전자기파, 음파 등 다양한 형태의 파동 에너지를 효율적으로 전송하고 안내하는 구조물을 총칭하는 용어입니다. 특히 고주파 대역의 전자기파, 즉 마이크로파 및 밀리미터파 신호를 전송하는 데 주로 사용되며, 이는 동축 케이블과 같은 일반적인 전송선보다 손실이 적고 높은 전력 처리 능력을 제공하기 때문입니다. 도파관의 기본 원리는 파동이 도파관 내부의 경계면에서 전반사되거나, 전도성 벽에 의해 파동 에너지가 외부로 새어나가지 않도록 가두어지는 현상을 이용합니다. 이를 통해 신호의 분산과 감쇠를 최소화하며 원하는 방향으로 에너지를 전달할 수 있습니다.

도파관의 종류는 재료와 구조에 따라 다양하게 분류됩니다. 가장 일반적인 형태는 금속 도파관으로, 직사각형 도파관, 원형 도파관, 타원형 도파관 등이 있습니다. 직사각형 도파관은 가장 널리 사용되며, 특정 차단 주파수 이상에서만 전자기파를 전송하는 특성을 가집니다. 원형 도파관은 회전 조인트나 특정 모드 전송에 유리하며, 타원형 도파관은 유연성을 제공하기도 합니다. 이 외에도 유연 도파관은 굴곡이 필요한 환경에 사용되며, 릿지 도파관은 낮은 차단 주파수와 높은 전력 처리 능력을 위해 설계됩니다. 한편, 유전체 도파관은 빛과 같은 광학 신호를 전송하는 데 주로 사용되며, 광섬유가 대표적인 예시입니다. 이는 유전체 코어와 클래딩 사이의 굴절률 차이를 이용하여 빛을 안내합니다. 최근에는 인쇄회로기판(PCB) 기술과 통합된 기판 통합 도파관(SIW)이나 평면 도파관 등 소형화 및 집적화에 유리한 형태도 활발히 연구되고 있습니다.

도파관은 광범위한 산업 분야에서 핵심적인 역할을 수행합니다. 통신 분야에서는 위성 통신, 레이더 시스템, 마이크로파 무선 링크, 그리고 5G 및 6G 이동통신 시스템의 밀리미터파 대역에서 신호 전송에 필수적으로 사용됩니다. 특히 고주파 대역에서 발생하는 신호 손실을 최소화하고 높은 대역폭을 확보하는 데 기여합니다. 산업 분야에서는 고출력 마이크로파 가열 장치, 플라즈마 발생기, 의료용 장비(예: MRI, 고주파 온열 치료기) 등에 활용되어 정밀한 에너지 제어를 가능하게 합니다. 과학 연구 분야에서는 입자 가속기, 분광학 장비, 고주파 측정 장비 등에서 정밀한 파동 제어를 위해 사용됩니다. 국방 및 항공우주 분야에서는 레이더, 전자전 시스템, 미사일 유도 시스템 등에서 고성능 통신 및 감지 기능을 제공합니다. 또한, 광섬유 형태의 유전체 도파관은 데이터 센터, 장거리 통신망 등에서 초고속 데이터 전송의 근간을 이룹니다.

도파관 기술과 밀접하게 관련된 기술로는 전송선(동축 케이블, 마이크로스트립 라인 등), 안테나, 필터, 결합기, 서큘레이터 및 아이솔레이터 등이 있습니다. 도파관은 종종 이러한 다른 고주파 부품들과 결합되어 복잡한 시스템을 구성합니다. 예를 들어, 도파관은 안테나에 신호를 공급하거나 안테나로부터 신호를 수신하는 역할을 하며, 도파관 필터는 특정 주파수 대역의 신호만 통과시키거나 차단하는 데 사용됩니다. 또한, 집적 포토닉스 기술은 광학 도파관을 기반으로 광학 부품들을 단일 칩에 집적하여 소형화 및 고성능화를 추구합니다. 최근에는 메타물질을 활용하여 기존 도파관의 한계를 뛰어넘는 새로운 파동 제어 기술도 개발되고 있습니다.

도파관 시장은 5G/6G 통신망 구축, 위성 통신 확장, 자율주행차 레이더 시스템 발전, IoT 기기 확산 등 고주파 기술 수요 증가에 힘입어 지속적인 성장을 보이고 있습니다. 주요 시장 참여자로는 RF/마이크로파 부품 제조업체, 광섬유 제조업체, 그리고 특정 도파관 솔루션을 전문으로 하는 기업들이 있습니다. 시장의 주요 트렌드는 소형화 및 경량화, 고주파 대역(밀리미터파 및 테라헤르츠)으로의 확장, 그리고 기존 PCB 기술과의 통합(예: SIW)을 통한 비용 효율성 증대입니다. 또한, 저손실 및 고전력 처리 능력을 갖춘 도파관에 대한 요구가 증가하고 있으며, 이는 재료 과학 및 제조 공정 기술의 발전을 촉진하고 있습니다. 북미, 유럽, 아시아 태평양 지역, 특히 한국, 중국, 일본 등은 도파관 기술 개발 및 시장 성장을 주도하는 핵심 지역으로 평가됩니다.

미래 도파관 기술은 더욱 높은 주파수 대역으로의 확장을 통해 차세대 통신 및 센싱 기술의 발판을 마련할 것으로 전망됩니다. 테라헤르츠 대역 도파관 기술은 초고속 데이터 통신, 고해상도 이미징, 비파괴 검사 등 다양한 분야에서 혁신을 가져올 잠재력을 가지고 있습니다. 또한, 인공지능(AI) 및 머신러닝(ML) 기술을 활용한 도파관 설계 최적화는 복잡한 구조의 도파관을 효율적으로 개발하고 성능을 극대화하는 데 기여할 것입니다. 3D 프린팅과 같은 첨단 제조 기술은 복잡하고 맞춤화된 도파관 구조의 제작을 가능하게 하여 설계 유연성을 높이고 생산 비용을 절감할 수 있습니다. 양자 컴퓨팅 및 양자 통신 분야에서도 도파관은 양자 상태를 전송하고 조작하는 데 중요한 역할을 할 것으로 기대됩니다. 궁극적으로 도파관 기술은 전기적 신호와 광학적 신호의 경계를 허물며, 데이터 센터 및 고속 상호 연결 분야에서 더욱 통합된 솔루션을 제공하는 방향으로 발전할 것입니다.
