반도체 본딩 장비 시장 개요 및 전망 (2026-2031)
본 보고서는 반도체 본딩 장비 시장의 규모, 점유율, 성장 동향 및 2026년부터 2031년까지의 예측을 다루고 있습니다. 장비 유형(영구, 임시, 하이브리드), 애플리케이션(첨단 패키징, 전력 IC 및 개별 소자 등), 본딩 기술(열압착, 공정/솔더 등), 웨이퍼 크기(200mm 이하 등), 최종 사용자(IDM, 파운드리, OSAT) 및 지역(북미, 유럽 등)별로 시장을 세분화하여 분석하며, 시장 가치는 USD 기준으로 제공됩니다. 이 시장은 평면 스케일링에서 수직 스태킹으로의 산업 전환과 이종 통합 전략의 확산에 힘입어 정밀한 웨이퍼-투-웨이퍼 및 다이-투-웨이퍼 연결의 중요성이 증대되면서 지속적인 성장을 보이고 있습니다.
# 1. 시장 규모 및 성장 전망

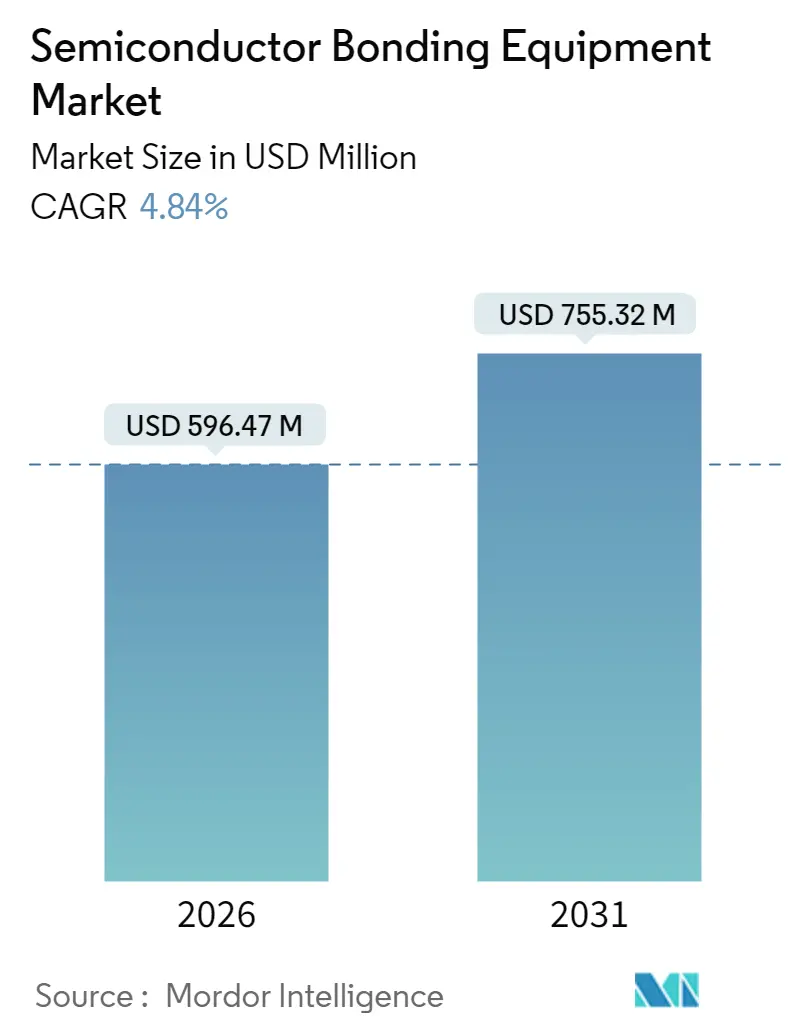

Mordor Intelligence의 분석에 따르면, 반도체 본딩 장비 시장 규모는 2025년 5억 6,896만 달러에서 2026년 5억 9,647만 달러로 성장할 것으로 추정됩니다. 2031년에는 7억 5,532만 달러에 이를 것으로 전망되며, 2026년부터 2031년까지 연평균 성장률(CAGR)은 4.84%를 기록할 것으로 예상됩니다. 특히 아시아 태평양 지역이 가장 빠르게 성장하는 동시에 가장 큰 시장 점유율을 차지하고 있으며, 시장 집중도는 중간 수준입니다.
# 2. 주요 시장 동인
반도체 본딩 장비 시장의 성장을 견인하는 주요 동인은 다음과 같습니다.
* IDM 및 파운드리의 CAPEX 증가: 2024년 글로벌 반도체 장비 지출은 1,100억 달러에 달했으며, 2026년에는 1,300억 달러로 증가할 것으로 예상됩니다. TSMC, 삼성, 인텔 등 주요 칩 제조업체들은 AI 가속기 및 고성능 컴퓨팅(HPC) 장치의 대역폭, 지연 시간, 에너지 효율성을 개선하기 위해 첨단 패키징 및 본딩 라인에 막대한 투자를 가속화하고 있습니다. 이는 본딩 장비의 교체 주기를 단축하고 설치 기반을 확대하여 시장 성장을 견인합니다.
* 자동차 및 IoT 기기 내 반도체 콘텐츠 급증: 2024년 차량당 평균 반도체 가치는 950달러로 상승했으며, 전기차 파워트레인, 첨단 운전자 보조 시스템(ADAS), 존 아키텍처(Zonal Architecture)가 이를 주도합니다. IoT 웨어러블 및 스마트 홈 기기 또한 소형화 및 배터리 수명 연장을 위한 웨이퍼 레벨 칩 스케일 패키지(WLCSP)를 요구하며, 이는 다양한 본딩 장비 수요를 창출합니다.
* 첨단 2.5D/3D 패키징 플랫폼의 빠른 채택: 2024년 2.5D 인터포저 출하량은 전년 대비 35% 증가했으며, HPC 프로세서가 다이-투-다이(die-to-die) 상호 연결 유연성을 위해 칩렛 아키텍처를 채택하고 있습니다. 이는 500nm 이하의 정밀한 배치 반복성을 요구하는 본딩 장비 수요를 증가시키며, 열 모델링 소프트웨어 및 인시튜(in-situ) 측정 기술의 통합을 촉진합니다.
* 정부 지원 ‘CHIPS’ 보조금 및 세금 인센티브: 미국 CHIPS 및 과학법은 첨단 패키징 라인에 상당한 보조금을 포함하여 527억 달러를 할당했습니다. 유럽 또한 430억 유로 규모의 패키지를 통해 회원국들의 패키징 자급자족을 지원하고 있습니다. 이러한 정부 지원은 진공 본더 및 온도 제어 클린룸과 같은 고가 장비의 초기 투자 부담을 완화하여 시장 성장을 가속화합니다.
* CIS 및 3D-NAND에서 하이브리드 웨이퍼-투-웨이퍼 본딩의 상업적 출시: CIS(CMOS 이미지 센서) 및 3D-NAND 분야에서 하이브리드 웨이퍼-투-웨이퍼 본딩의 상업적 도입이 확대되면서, 이 기술은 아시아 태평양 지역을 중심으로 북미로 확산되며 시장 성장에 기여하고 있습니다.
* AI 데이터센터용 실리콘 포토닉스 인터포저의 웨이퍼 본딩 장비 수요 견인: AI 데이터센터의 고성능 요구사항으로 인해 실리콘 포토닉스 인터포저의 중요성이 커지고 있으며, 이는 웨이퍼 본딩 장비에 대한 장기적인 수요를 창출하고 있습니다.
# 3. 주요 시장 제약 요인
시장 성장을 저해하는 주요 제약 요인은 다음과 같습니다.
* 높은 소유 비용(TCO) 및 불확실성: 최첨단 하이브리드 본더는 300만 달러 이상이며, 연간 유지보수 비용을 포함하면 총 800만 달러에 달할 수 있습니다. 낮은 가동률은 소규모 OSAT(외주 반도체 조립 및 테스트) 기업에 큰 부담이 되며, 빠른 기술 로드맵 변화는 재정 모델링을 복잡하게 만듭니다. 이는 신규 주문을 억제하는 요인으로 작용합니다.
* 10µm 이하 정렬 공정의 복잡성: 단일 마이크로미터 수준의 오버레이 오차를 달성하기 위해서는 ±0.1°C 이내의 온도 안정성과 서브 나노미터 스케일의 능동 진동 격리가 필수적입니다. 이는 공정 엔지니어링에 추가적인 시간과 노력을 요구하며, 장비 도입 및 검증 주기를 길게 만듭니다.
* 초평탄 캐리어 웨이퍼 공급망 병목 현상: 초평탄 캐리어 웨이퍼의 공급망 제약은 특히 아시아 태평양 지역의 공급 집중으로 인해 전 세계적으로 시장 성장을 저해할 수 있습니다.
* VOC/접착제 화학물질에 대한 엄격한 환경 규제: EU와 북미를 중심으로 휘발성 유기 화합물(VOC) 및 접착제 화학물질에 대한 환경 규제가 강화되면서, 장비 제조업체는 친환경 솔루션 개발에 대한 압력을 받고 있습니다.
# 4. 세그먼트별 분석
* 장비 유형별: 2025년 기준 영구 본딩 장비가 38.74%로 가장 큰 시장 점유율을 차지했으며, 이는 레거시 장치 패키징에서의 검증된 신뢰성 때문입니다. 임시 본딩 장비는 웨이퍼 박막화 및 TSV(Through-Silicon Via) 생성에 사용됩니다. 반면, 하이브리드 본딩 시스템은 2031년까지 5.88%의 가장 빠른 CAGR로 성장할 것으로 예상되며, 3nm 이하 통합에서 구리-투-구리 직접 연결을 통해 저항 및 일렉트로마이그레이션(electromigration)을 최소화하는 데 중점을 둡니다. 이 부문의 성장은 듀얼 스테이지 정렬 광학, 능동 레벨링 척, 폐쇄 루프 압력 제어 등 혁신적인 기술 발전에 힘입어 영구 본딩 장비와 대등한 수준으로 성장할 것으로 전망됩니다.
** 애플리케이션별: 3D IC 패키징 부문은 2025년 기준 가장 큰 시장 점유율을 차지할 것으로 예상됩니다. 이는 고성능 컴퓨팅, 인공지능, 데이터 센터 등 첨단 애플리케이션에서 요구되는 소형화, 고집적화 및 성능 향상에 대한 수요 증가에 직접적으로 기인합니다. 특히, 3D IC 패키징은 웨이퍼 스태킹을 통해 칩 간의 연결 거리를 단축하고 데이터 전송 속도를 향상시키며 전력 소비를 줄이는 데 필수적입니다. 한편, MEMS 및 센서 애플리케이션 부문은 스마트폰, 웨어러블 기기, 자동차 및 산업용 IoT 장치에 대한 수요 증가와 함께 꾸준한 성장을 보일 것으로 전망됩니다. 이 부문에서는 다양한 환경 조건에서 센서의 민감도와 신뢰성을 보장하기 위한 정밀 본딩 기술이 중요하게 작용합니다.
이 보고서는 반도체 본딩 장비 시장에 대한 심층적인 분석을 제공합니다. 웨이퍼 본딩은 얇은 기판 웨이퍼를 지지 캐리어 디스크에 접착하는 핵심 공정으로, 영구 본딩, 임시 본딩, 하이브리드 본딩 등 다양한 장비 유형과 기술을 활용합니다. 본 보고서는 시장의 범위, 주요 동인, 제약 요인, 경쟁 환경 및 미래 전망을 포괄적으로 다룹니다.
시장 성장을 견인하는 주요 동인으로는 IDM(종합 반도체 기업) 및 파운드리의 CAPEX(자본 지출) 증가, 자동차 및 IoT 기기 내 반도체 콘텐츠의 급증, 그리고 첨단 2.5D/3D 패키징 플랫폼의 빠른 채택이 있습니다. 또한, 정부 지원의 “CHIPS” 보조금 및 세금 인센티브, CIS(CMOS 이미지 센서) 및 3D-NAND 분야의 하이브리드 웨이퍼-투-웨이퍼 본딩 상용화, AI 데이터센터용 실리콘 포토닉 인터포저의 수요 증가는 웨이퍼 본딩 장비 시장의 확장을 촉진하고 있습니다.
반면, 시장 성장을 저해하는 요인으로는 높은 소유 비용 및 총 소유 비용(TCO)의 불확실성, 10 µm 이하 정렬 공정의 복잡성, 초평탄 캐리어 웨이퍼의 공급망 병목 현상, 그리고 VOC(휘발성 유기 화합물)/접착제 화학 물질에 대한 엄격한 환경 규제가 지목됩니다.
본 보고서는 시장을 장비 유형(영구 본딩, 임시 본딩, 하이브리드 본딩), 애플리케이션(첨단 패키징, 전력 IC 및 개별 소자, 포토닉 장치, MEMS 센서 및 액추에이터, 엔지니어드 기판, RF 장치, CMOS 이미지 센서), 본딩 기술(열압착, 공정/솔더, 접착제/폴리머, 초음파/열음파, 양극/융합 본딩), 웨이퍼 크기(200mm 이하, 200-300mm, 300mm 초과), 최종 사용자(IDM, 파운드리, OSAT) 및 지역별로 세분화하여 분석합니다.
반도체 본딩 장비 시장은 2026년 기준 5억 9,647만 달러 규모로 평가되며, 2031년까지 연평균 4.84%의 성장률을 기록할 것으로 전망됩니다. 특히 하이브리드 본딩 플랫폼은 연평균 5.88%로 가장 빠르게 성장하는 장비 유형으로 부상하고 있습니다. 지역별로는 아시아-태평양 지역이 강력한 파운드리 지출에 힘입어 2025년 매출의 52.64%를 차지하며 수요를 선도하고 있습니다.
경쟁 환경 분석에는 시장 집중도, 주요 기업의 전략적 움직임, 시장 점유율 분석 및 EV Group, ASMPT, Mycronic AB 등 주요 20개 기업의 상세 프로필이 포함됩니다. 보고서는 또한 시장 기회와 미래 전망을 제시하며, 특히 CHIPS Act 및 EU 프로그램과 같은 정부 보조금이 국내 본딩 장비 구매를 가속화하여 자본 위험을 낮추는 중요한 역할을 한다고 강조합니다. 가장 큰 기술적 과제는 10 µm 이하의 정렬 공차를 달성하는 것으로, 이는 공정 복잡성과 장비 비용 증가로 이어집니다.
